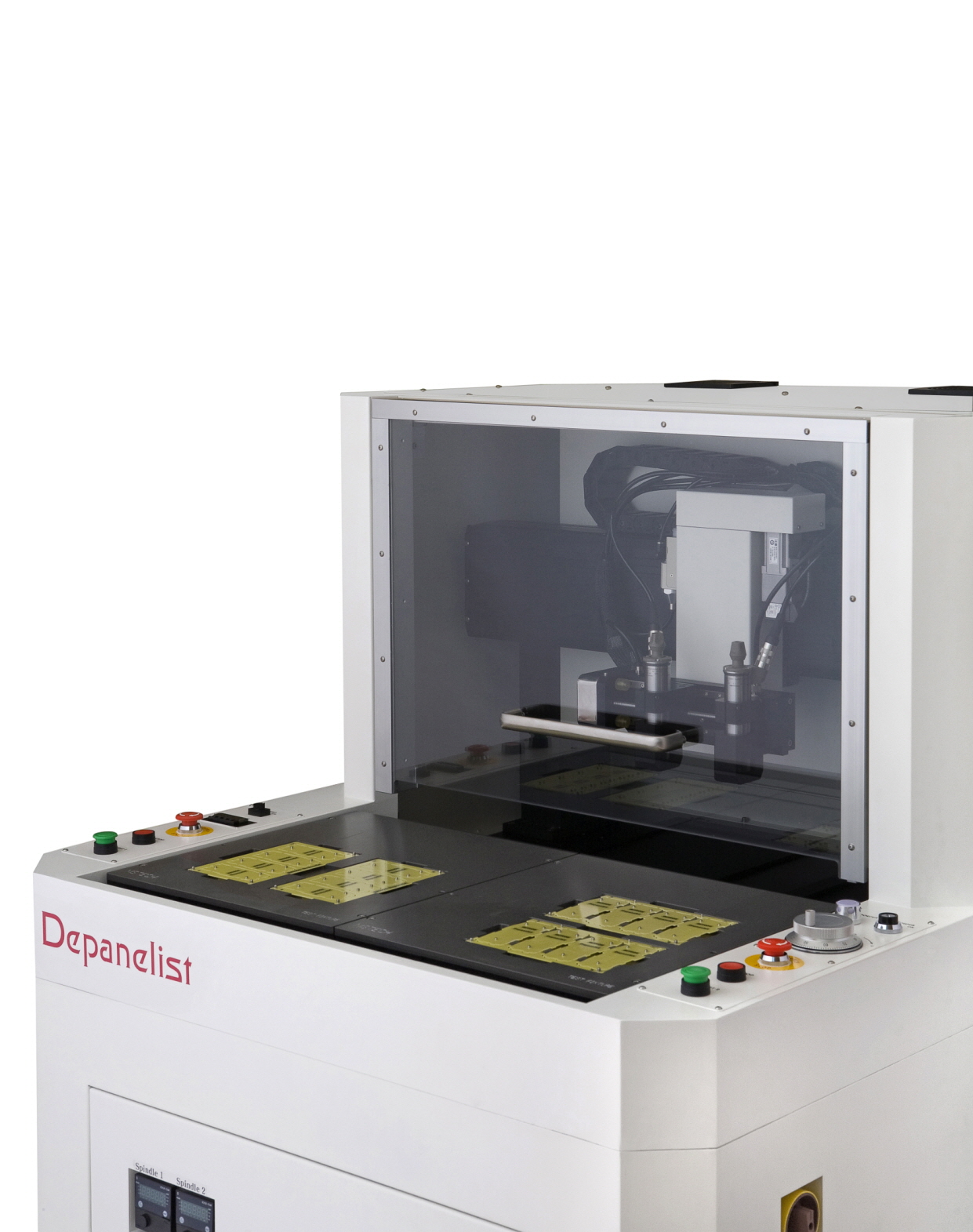

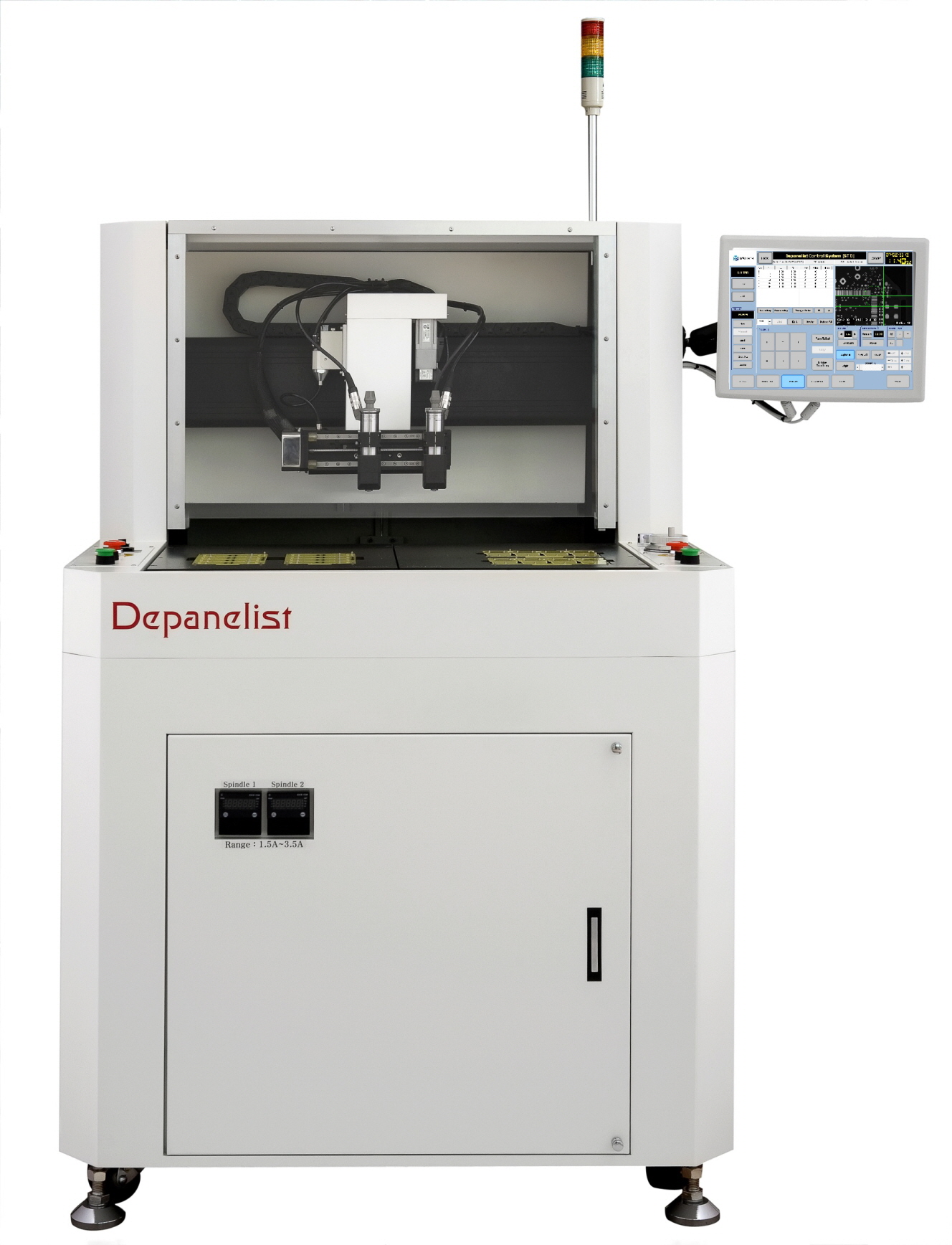

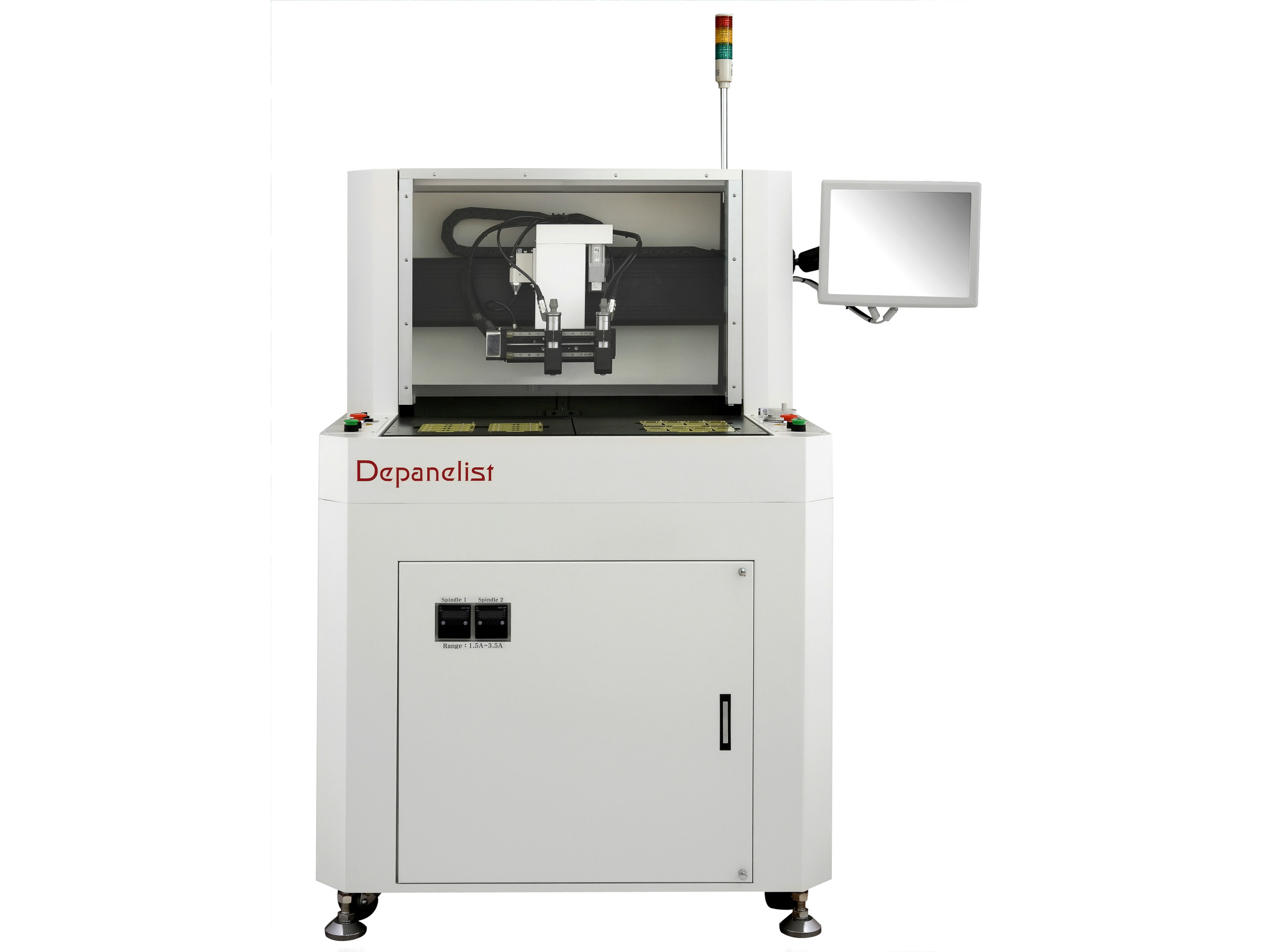

nDPL-T (双工作台) 双工作台离线式分板机

特点

  • 双工作台分板机
  • 基本配置 2个主轴电机
  • 残留粉尘 “零度化”的 高效集尘系统
  • 图形界面和简单的编程
  • 简便的 触摸屏操作
  • 紧凑坚实设计

选项

  • 视觉系统
  • 条形码连锁 & MES系统接口
  • 铣刀检测功能
  • 指纹识别ID验证

特点

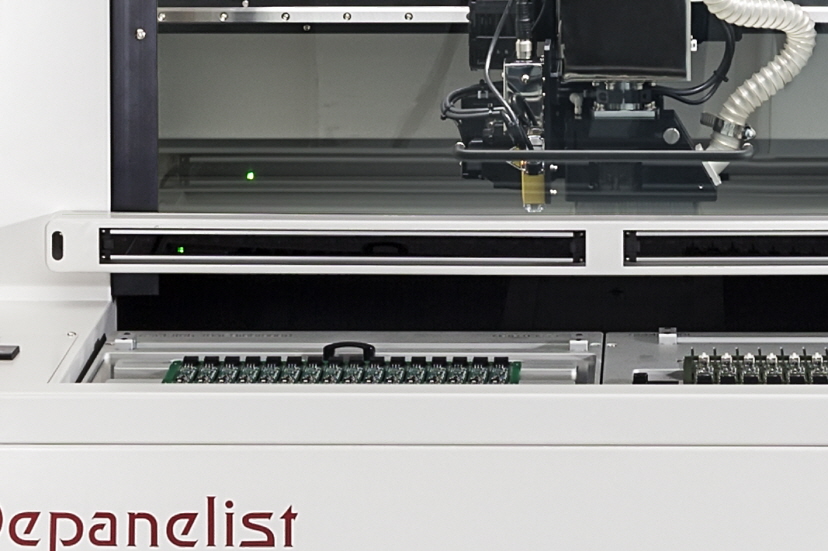

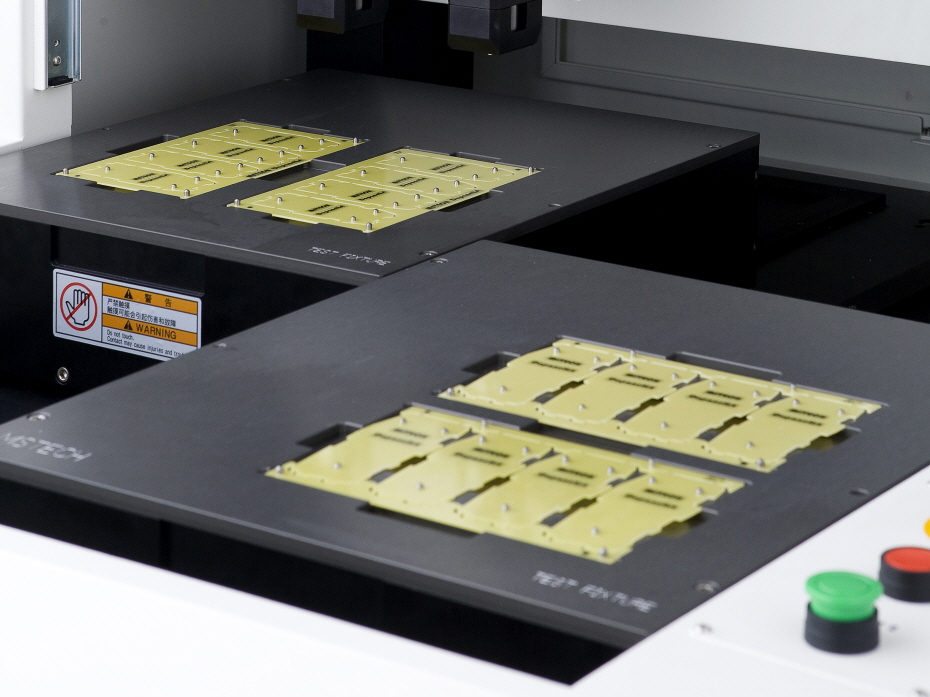

  • 穿俊式双工作台
    使用双工作台 减少空闲时间最小化,
    极大的提高效率.

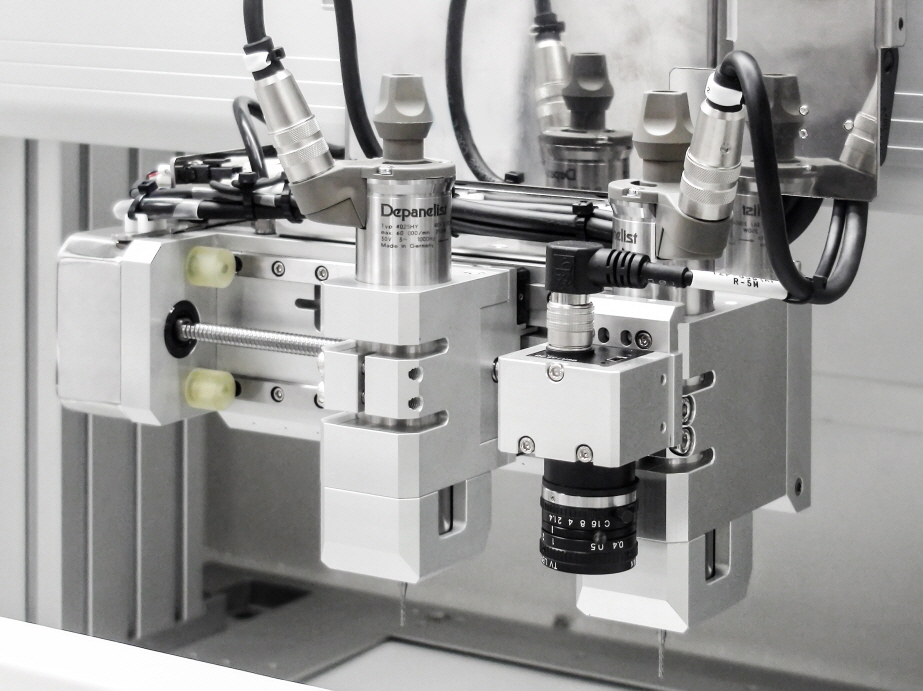

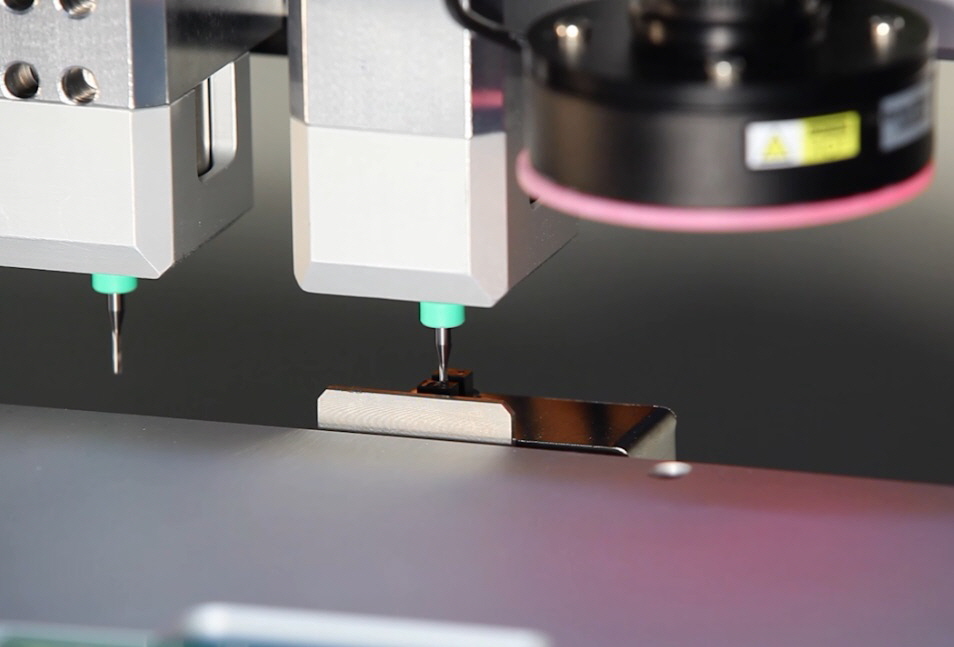

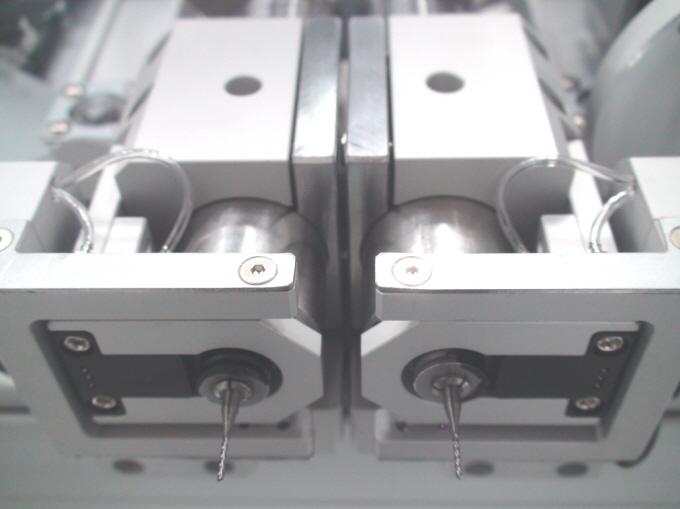

  • 2个主轴电机
    设备基本配置2个主轴电机 提高切割速度 以及 效率 .
    不同的型号,可以自动调整 主轴头部间距. (3~4个主轴电机 供您选项)
  • 减少作业者
    使用多头应用 其二台设备使用的效果,使作业者和管理成本降低.
  • 相机教学
    利用相机 简便及精密教学.
  • 紧凑坚实设计
    紧凑坚实的 设计 , 给客户节约 极大的 空间.

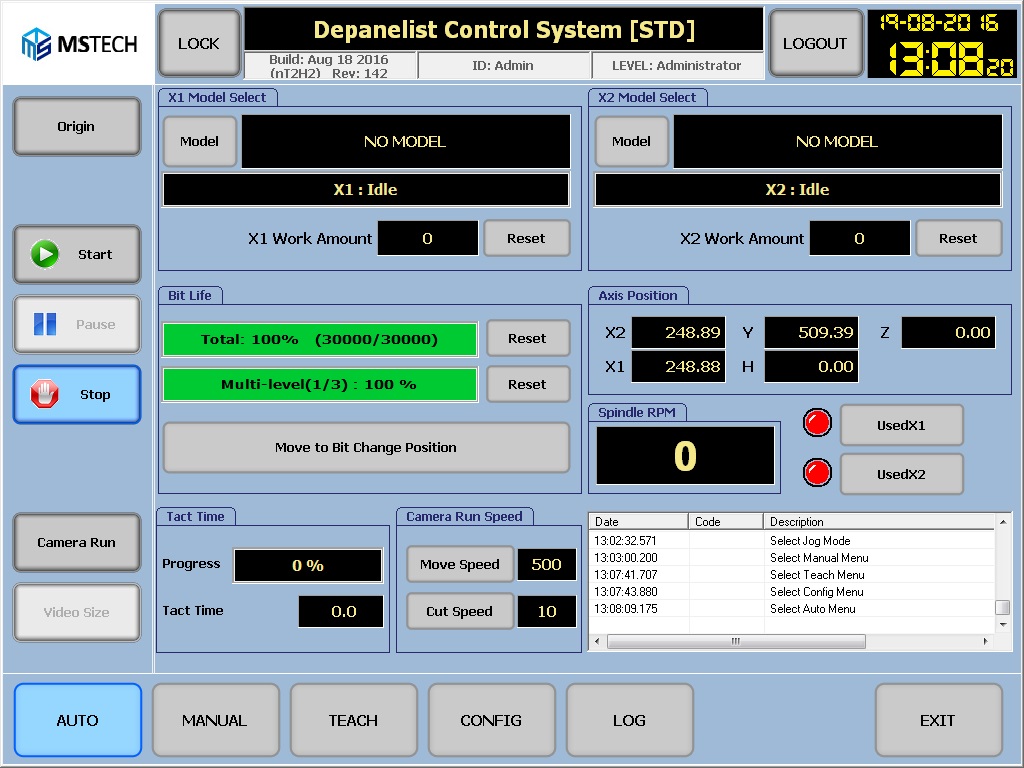

  • 铣刀多段使用及寿命管理
    铣刀可以 分2~3段 使用,
    管理每段铣刀的 寿命 , 铣刀使用完时 提醒总寿命到达的预警.

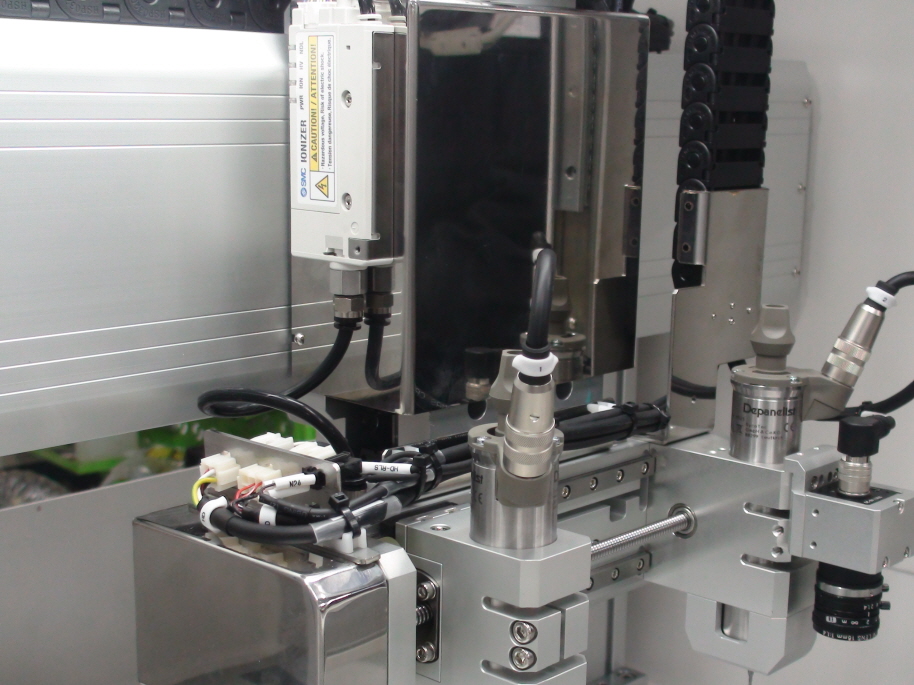

  • 离子发生器
    离子发生器是 自带配置,
    有效的解除粉尘 及 PCB静电保护.
    (领域型 离子发生器)

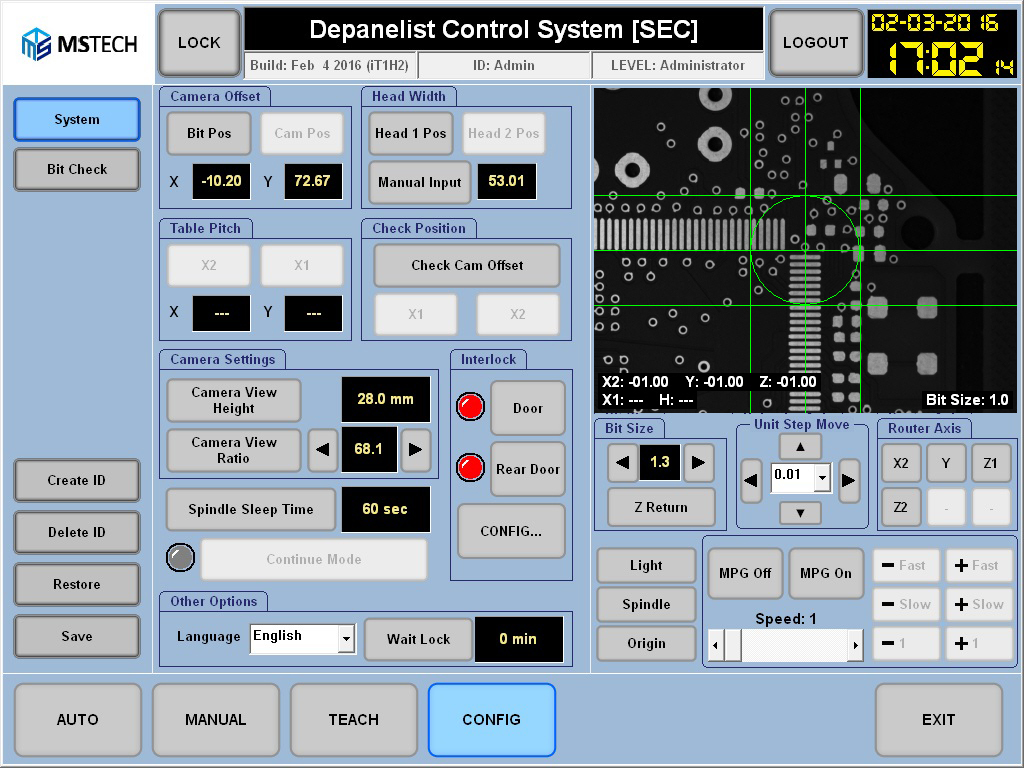

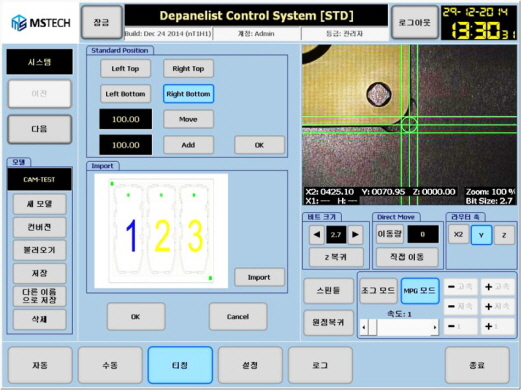

  • 图形界面和简单的编程
    基于Windows图形用户界面应用,简单方便的操作性优良.

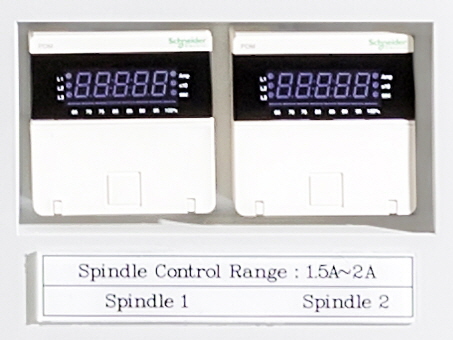

  • 主轴电机 保护配置(自诊)
    设备自带主轴电机 电流过载保护配置 ,
    对 主轴电机进行实时检测 防止 PCB 在过载产生时 发生的问题.
  • 安全传感器
    为了作业者 装/卸 PCB 时 安全考虑,装配了安全传感器

选项

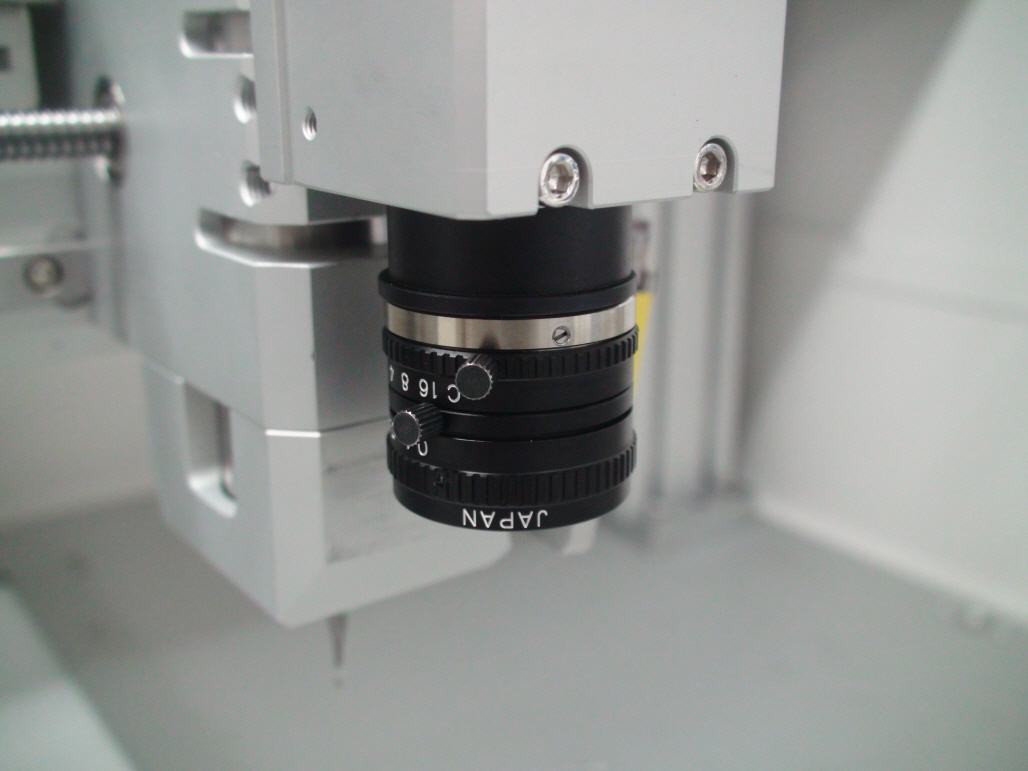

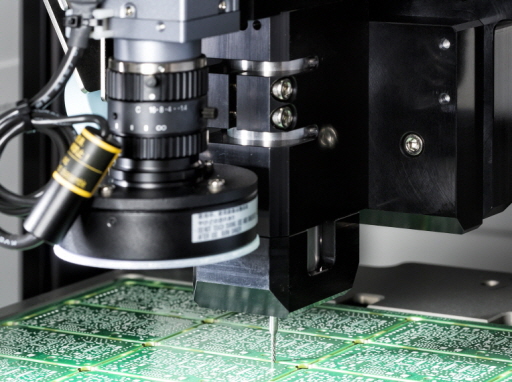

  • 视觉系统
    区分型号 和 放置位置,基准点检查.
  • 条形码连锁 & MES
    利用 视觉系统 或 扫描枪 扫描1D/2D 条形码识别,履行上传给客户端 MES 数据.

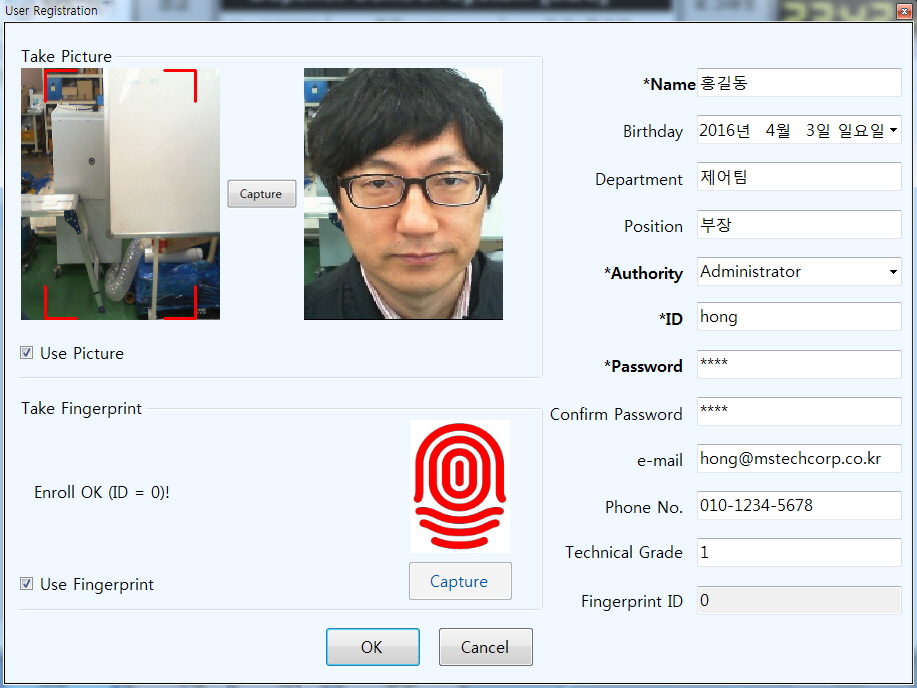

  • 指纹识别ID验证
    指纹识别 需用户注册 和 登录,
    简便了高安全性的 用户管理.

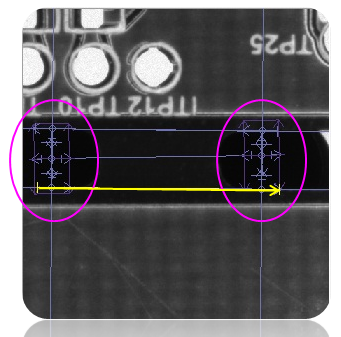

  • 边缘检测功能
    通过获取图像的 切割标签 和 识别他们的 边缘,高分辨率视觉系统的 边缘检测,然后正确的 补偿切割坐标.

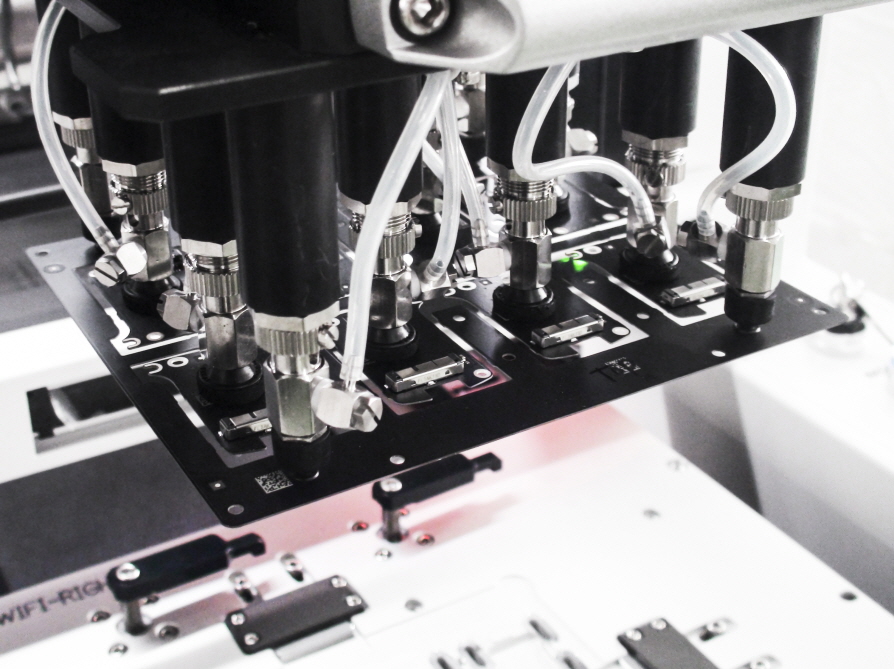

  • PCB卸载功能
    卸载时 防止作业者误操作&简易的取走PCB,装配了 真空时卸载机.

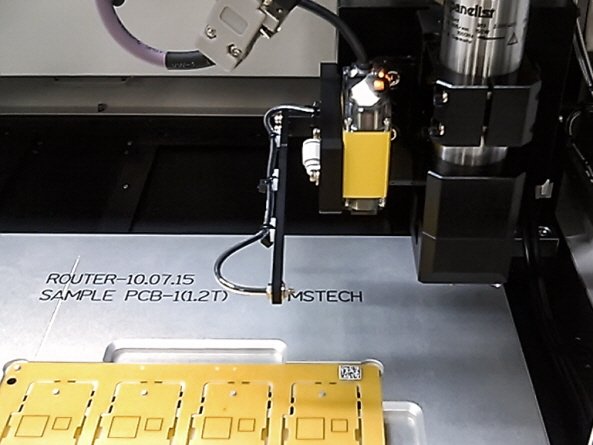

  • 铣刀检测功能
    铣刀破损检测,自动提醒报警.
  • CAD/CAM 数据转换
    CAD/CAM数据 转换成 分板机教学数据后,进行离线教学的方式 编辑教学.
  • 实时监测主轴电机转速
    实时监测 主轴转速,转速未达到时 产生预警 并且保护PCB.

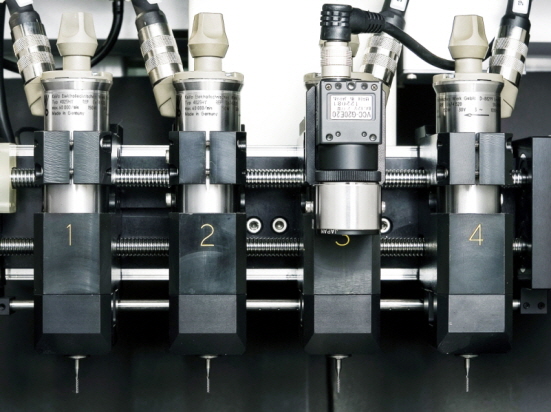

  • 多头主轴及可变宽度 (AWA)
    对于PCB连板的不同 可装配 3~5个主轴电机,
    主轴电机 可以精密的 自动调节宽度.
    (专利)

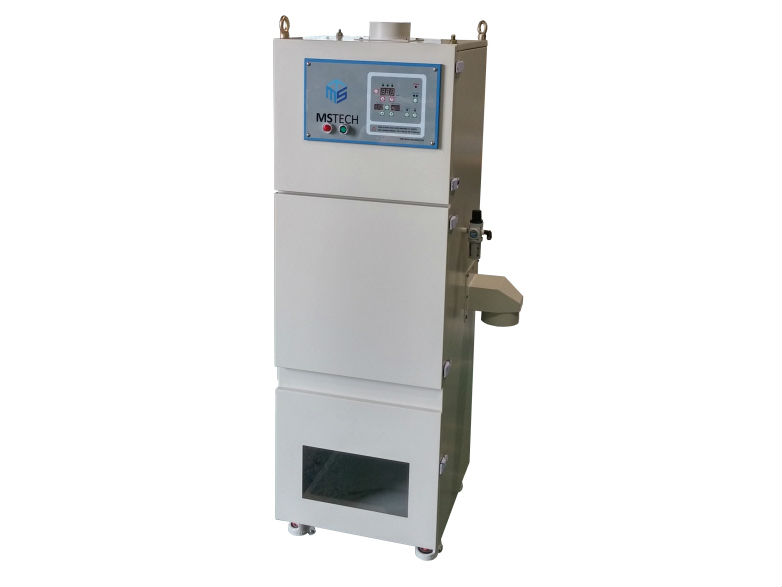

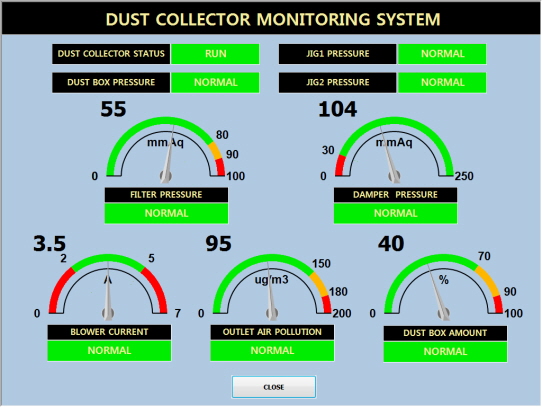

  • 诊断出所有信息的 集尘器
    集尘器内部的 压力,污染度,损坏 等
    自行诊断 以及 传送给切割机 报警信息.
    (专利审批中…)

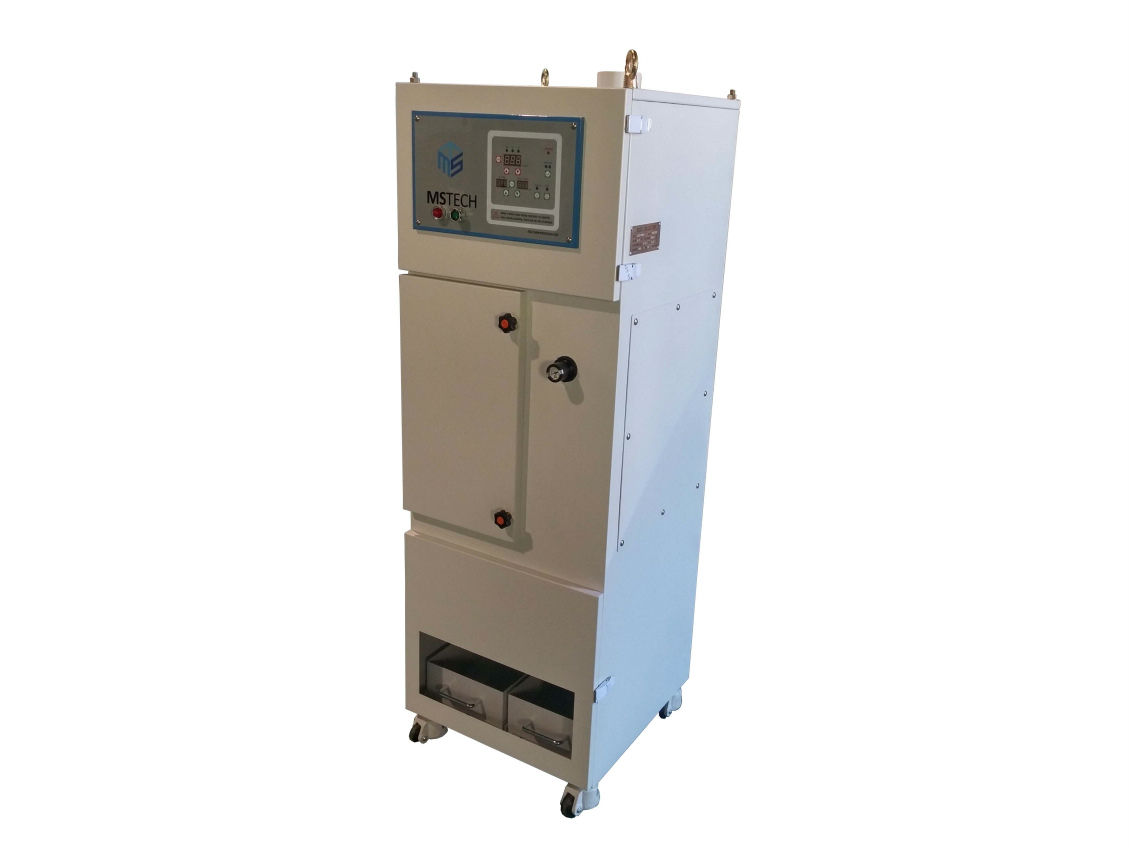

  • 过滤网+分离器 复合型集尘器
    内设有 粉尘分离器,半永久的使用过滤网,
    收集粉尘 可用塑料袋装卸.
  • 容易处理粉尘的 集尘器
    收集粉尘 可用塑料装卸 容易&干净的 处理集尘.

产品规格(Standard)
