Home 제품소개 > PCB Depaneling Router
New

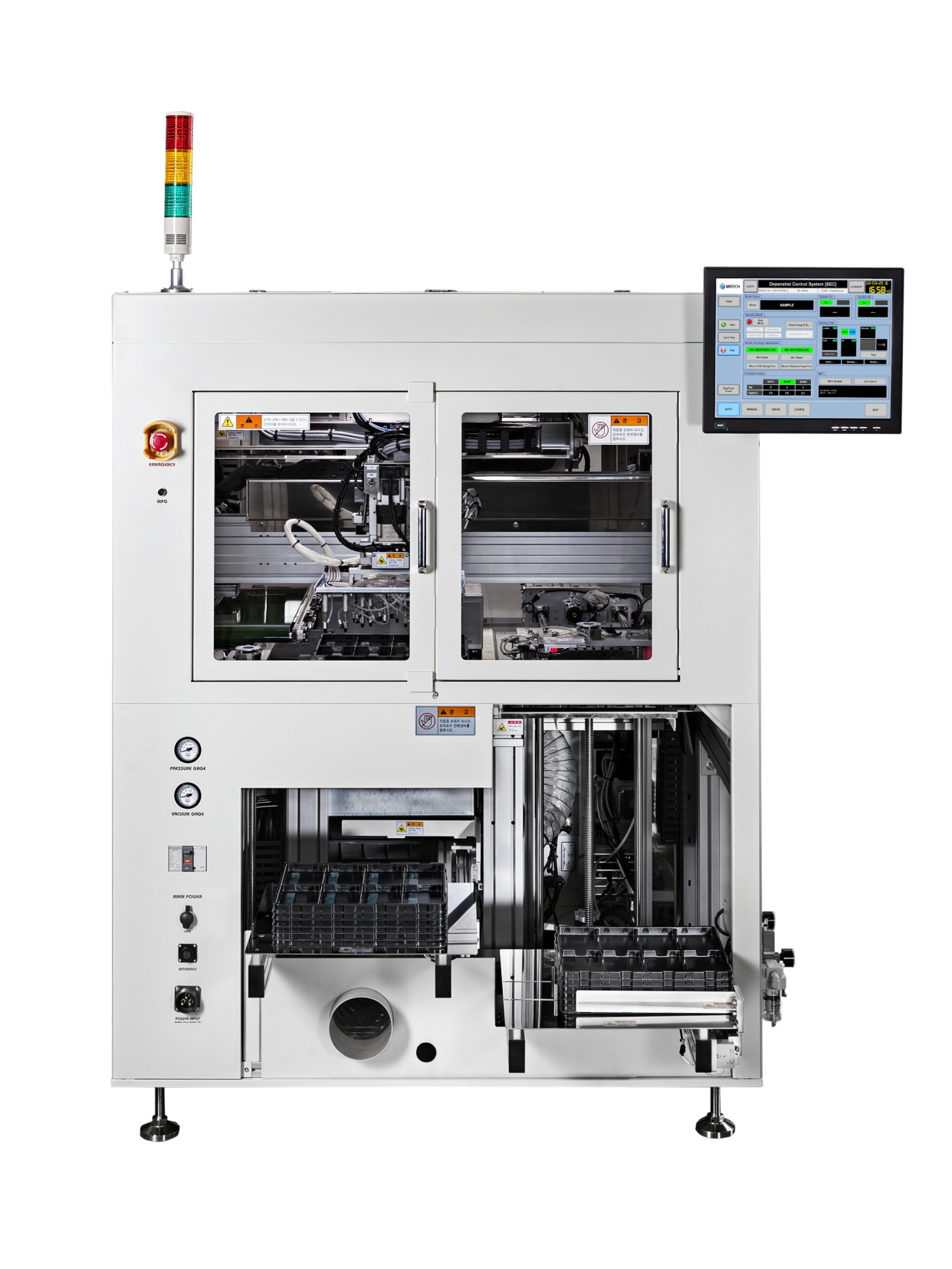

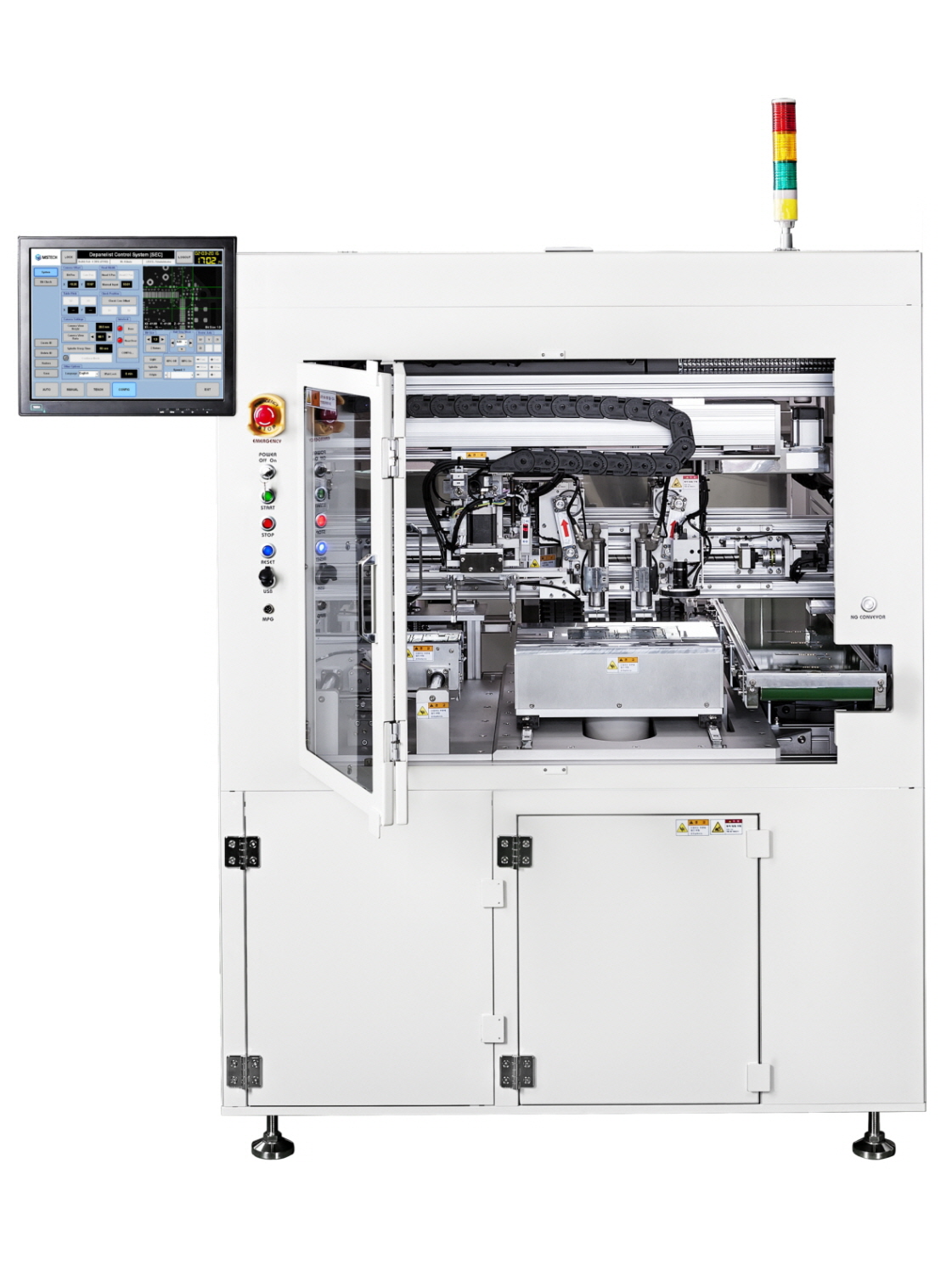

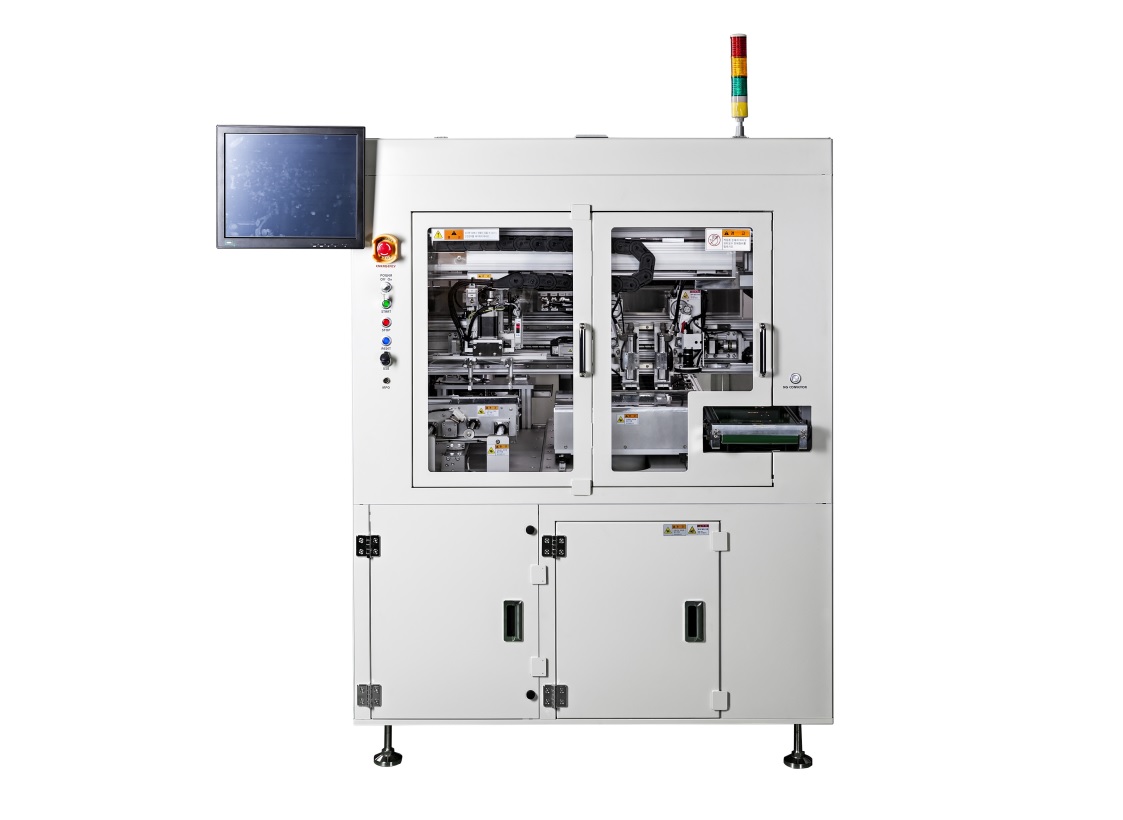

iDPL-ST (Single Tray) 자동적재 혼합형 초고속 인라인 라우터

특장점

  • 자동 적재 시스템 (Tray)
  • 초고속 Z축 헤드
  • 실시간 스핀들 RPM 모니터링
  • 자동 Pass/Fail 분리 시스템
  • 독립적 듀얼 Z축
  • 자동 로더 / 언로더 포지션 티칭
  • Idle time 최소화를 위한 Dual Transfer
  • Compact 디자인

옵션

  • 지문인식기능
  • 바코드 인터락 & MES Interface
  • AGV 시스템 연동

특장점

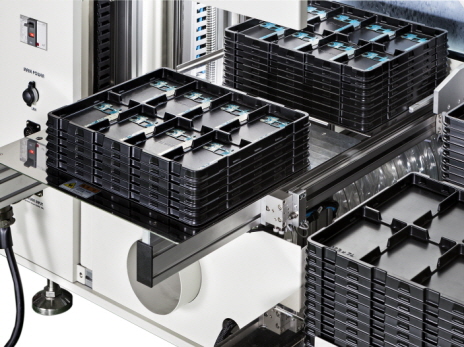

  • 자동 적재 시스템 (Tray)
    컷팅 후 PCB를 바로 Tray에 언로딩(적재) 합니다. 언로더의 회전을 이용하여 동일방향으로 PCB를 Tray에 언로딩(적재) 합니다.
    Full Tray를 순차 적재(Stacking) 하여 배출합니다.
  • 초고속 Z축 헤드
    초고속 타입 Z축을 개발 및 적용하여, 컷팅 시 업다운 속도를 획기적으로 높여 Cycle Time 및 작업능력을 크게 향상 시킵니다.

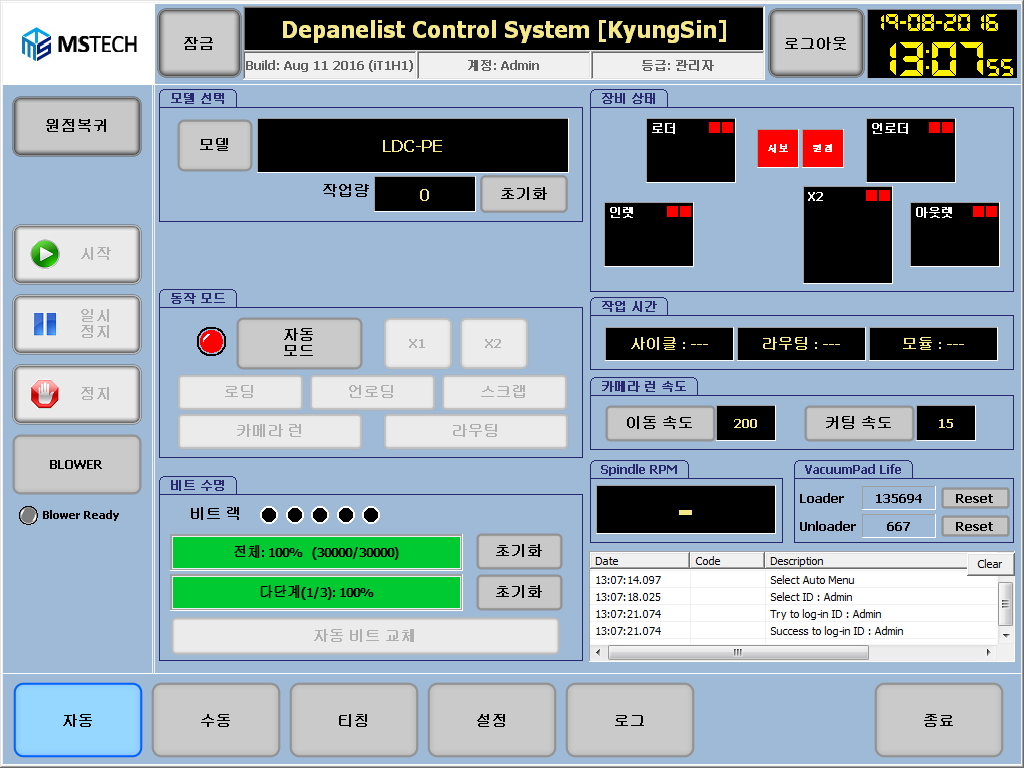

  • 실시간 스핀들 RPM 모니터링
    실시간으로 스핀들 RPM을 감지하여 RPM 속도 저하시 알람을 발생시켜 PCB를 보호합니다.

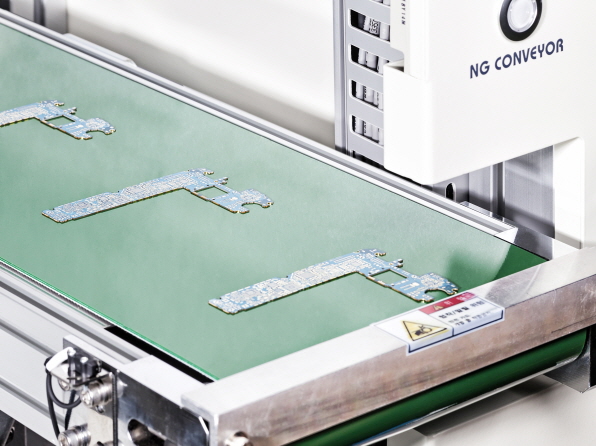

  • 자동 Pass/Fail 분리 시스템
    MES 또는 NG 마크인식을 통하여 전공정에서의 Pass/Fail PCB를 분리합니다.
    Pass된 PCB는 Tray에 언로딩하며, Fail된 PCB는 NG 컨베이어로 언로딩 합니다.

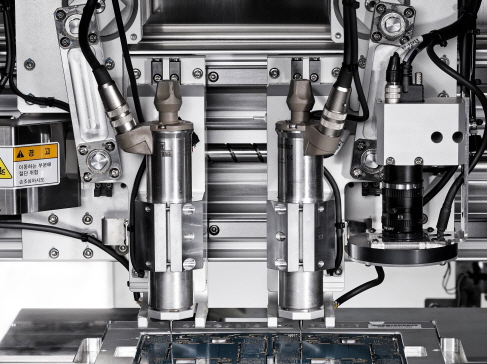

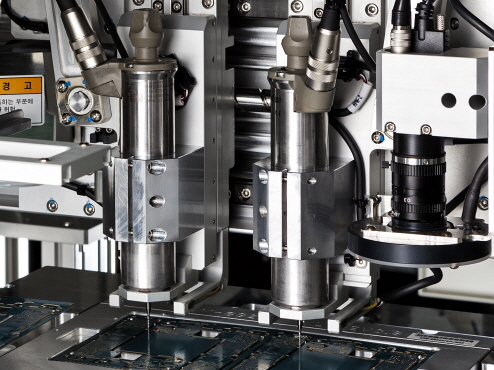

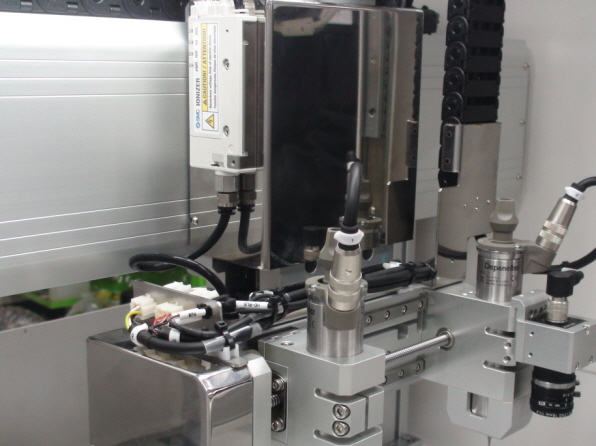

  • 독립적 듀얼 Z축
    2헤드 컷팅 중 마지막 남은 1개 PCB 컷팅시 한 개의 Z축 및 스핀들로만 마지막 PCB를 컷팅할 수 있습니다.

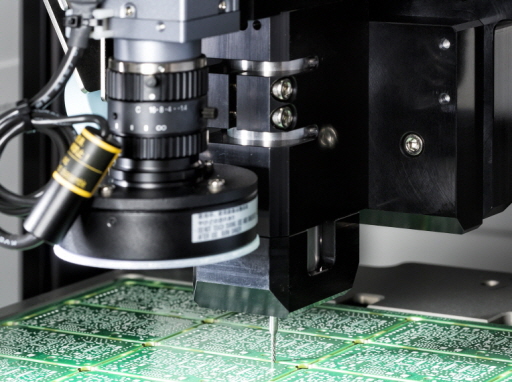

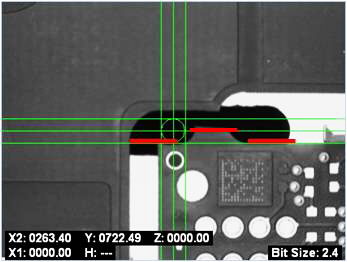

  • 비젼 시스템
    MES(옵션)를 위한 바코드 인식, 그리고 NG 마크인식을 통한 전공정 Pass/Fail PCB 분리가 가능합니다.
    이종모델 및 안착불량 감지, 그리고 Fiducial Check가 가능합니다
  • 와이드 스핀들 피치
    기존의 2스핀들 최대피치를 훨씬 능가하여 대형PCB에서 사용할 수 있습니다.
  • 자동 로더 / 언로더 포지션 티칭
    로더 및 언로더의 위치를 티칭할 필요없이 자동으로 생성되어 신규모델 프로그램 시간을 획기적으로 단축합니다. 특히 Tray의 각 언로딩 위치를 자동 생성하여 빠른 티칭이 가능합니다.

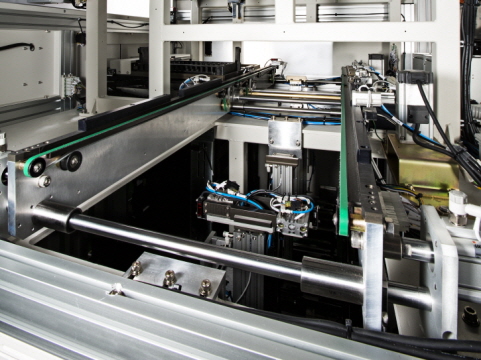

  • 셔틀 InLet 컨베이어
    InLet 컨베이어의 투입위치를 변경할 수 있어 고객의 라인 Layout에 유연하게 대처할 수 있습니다.
  • 자동 컨베이어 폭조정
    모터를 이용, 컨베이어 폭값을 저장하여 모델 체인지 시간을 단축시킵니다.

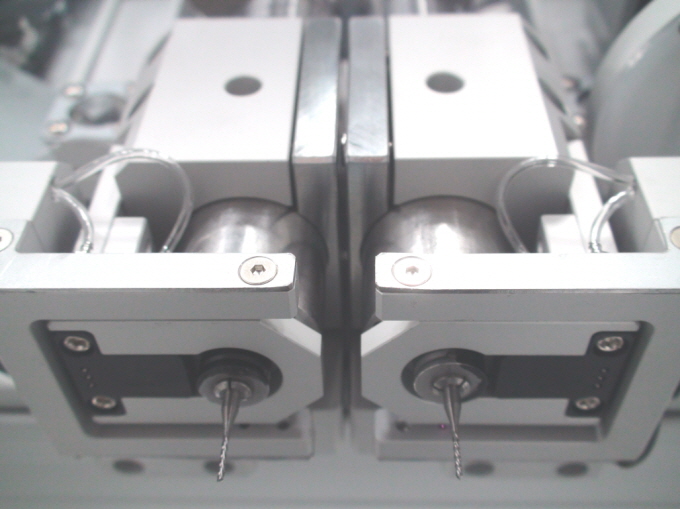

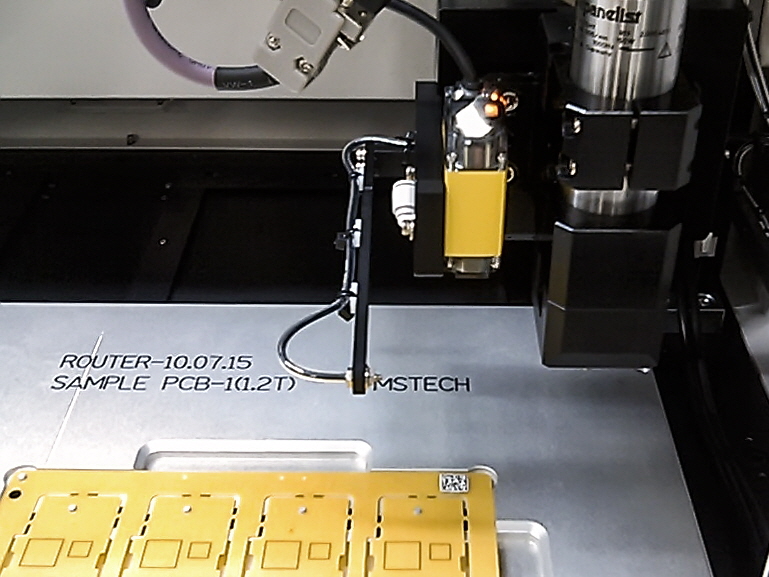

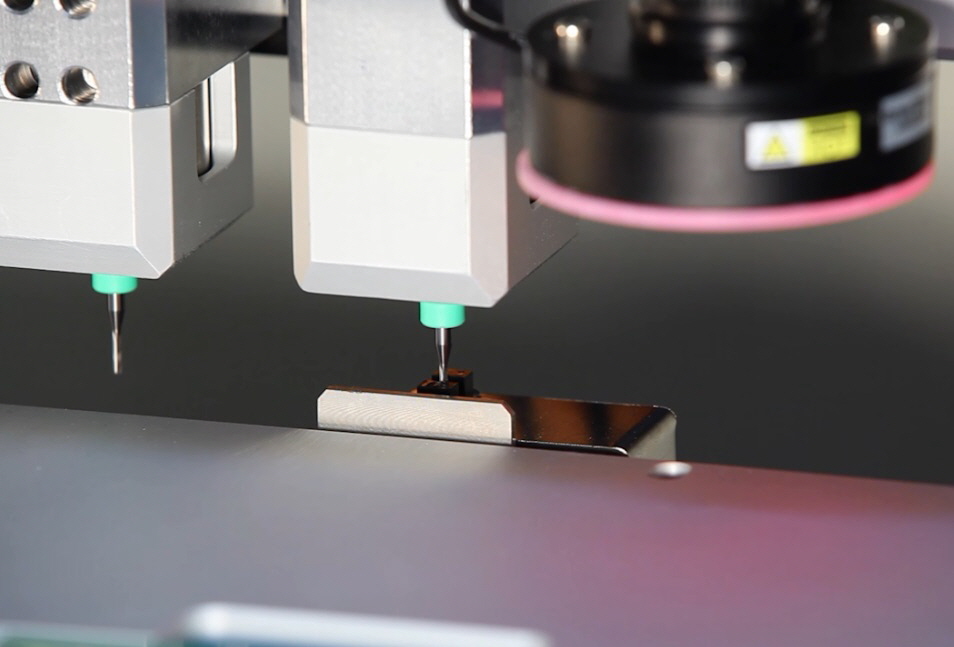

  • 실시간 비트감지센서
    다이렉트 타입 비트감지센서 장착으로 실시간으로 비트 파손 및 비트 흘러내림시 알람을 발생시킵니다.
  • Ionizer
    스팟 Ionizing 타입으로 독립적 듀얼 스핀들에 각각 위치하여 효율적 분진제거 및 PCB를 보호합니다.
  • 듀얼 Transfer
    로더와 언로더가 각각 동작하는 듀얼 Transfer를 적용, Idle Time을 최소화 합니다.
  • Compact 디자인
    모든 편의 기능을 장착한 반면, 장비크기를 가장 최소화하여 고객의 라인공간을 줄이는데 이바지 합니다.

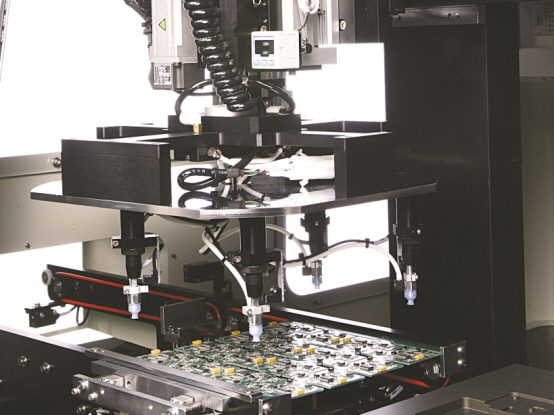

  • Loader / Unloader 회전
    Loader/Unloader가 90도 (또는 180도) 회전 가능하여 모델별로 지그, 스핀들 및 Tray에 알맞은 방향으로 PCB를 안착할 수 있습니다.
  • 비트 다단사용 및 수명관리
    비트를 2~3단으로 재사용하여 고객의 소모품 비용을 줄이며, 각 단의 수명을 관리하여 수명 도달시 알람을 발생시킵니다.

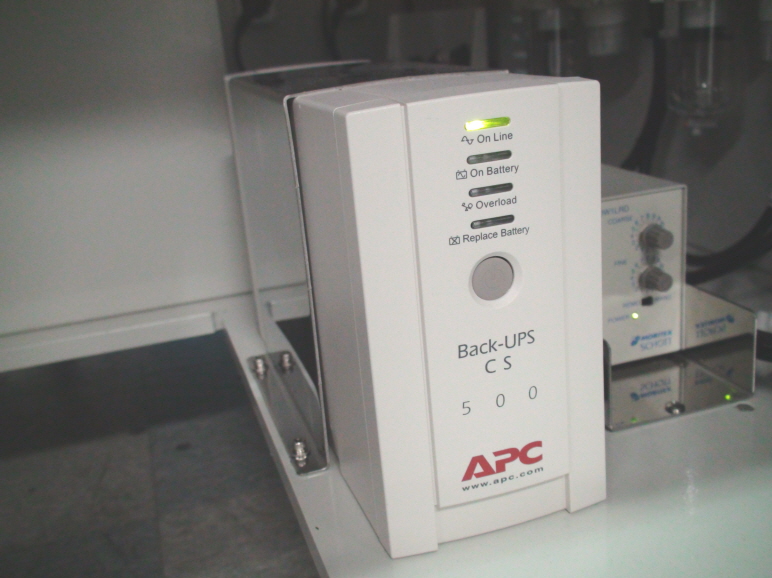

  • UPS
    UPS 기본장착으로 라인 정전에 대하여 설비 및 데이터를 보호합니다. (IPC 커버용량)

옵션

  • 바코드인터락 및 MES
    비젼시스템 또는 스캐너를 이용, 1D/2D 바코드를 인식하여 고객의 Network와 MES 기능을 수행합니다.

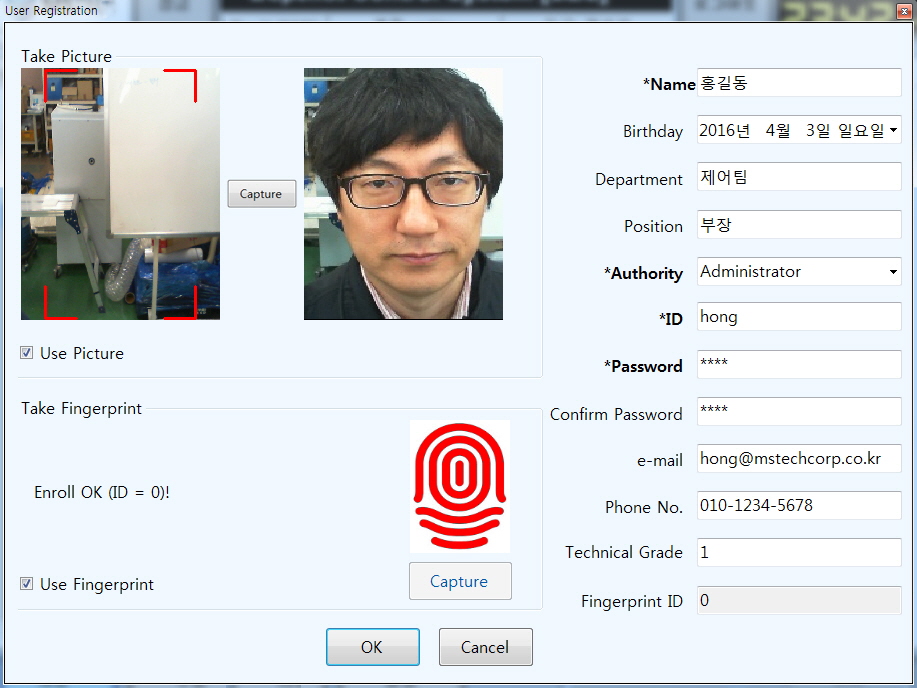

  • 지문인식 ID 검증
    사용자의 지문을 등록 및 인식하여 간편한 로그인 및 높은 보안성의 사용자관리가 가능합니다.
  • 컷팅정도 검사 기능
    컷팅 후 컷팅치수 및 Burr 발생에 대한 검사를 수행합니다.
    추가 컷팅을 수행할 수 있습니다.

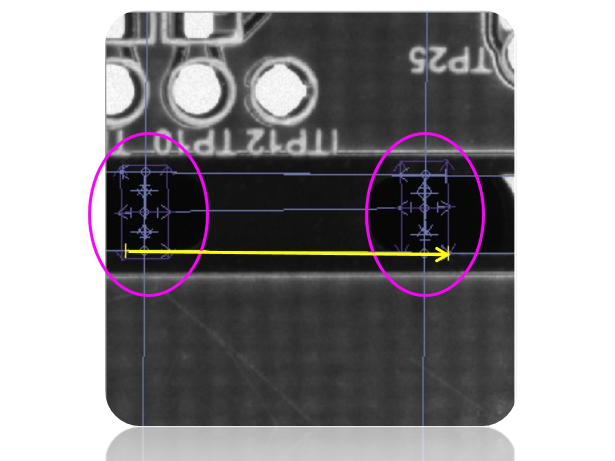

  • Edge Detection 기능
    Fiducial 인식보다 강화된 Vision 기술로서, 컷팅 브릿지의 양쪽 PCB Edge를 검출하여 다양한 PCB 공차에 대응하여 항상 완벽한 “0” 컷팅정도를 구현합니다.

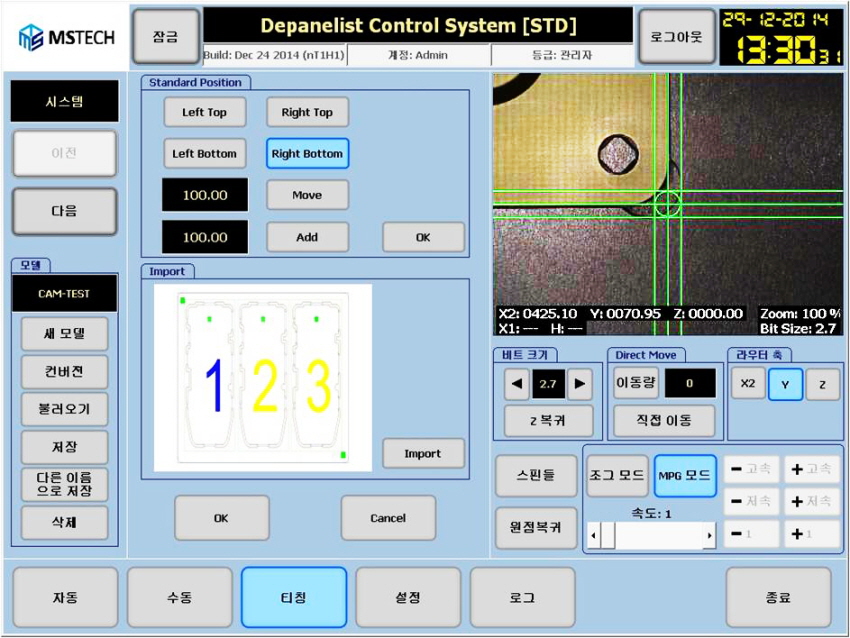

  • CAD/CAM 데이터 변환
    CAD/CAM 데이터를 라우터 컷팅 데이터로 변환하여 오프라인 프로그래밍을 할 수 있습니다.
  • AGV 시스템 연동
    고객사의 AGV 시스템과 연동하여 자동 Tray Stack을 로딩/언로딩 할 수 있는 소프트웨어 모듈 입니다.

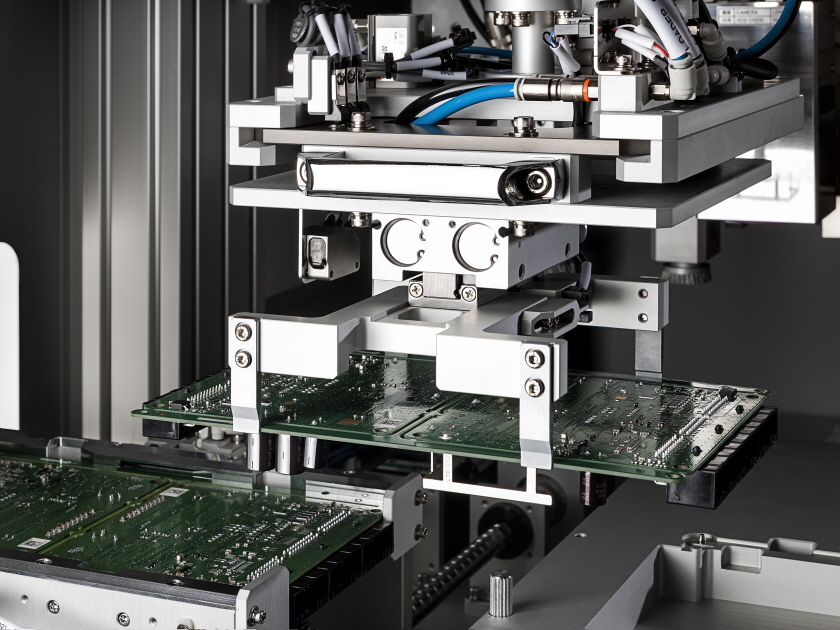

  • Gripper Unloader
    고하중 PCB 또는 높은 실장부품으로 제약 사항이 있는 경우 Gripper 타입 언로더를 사용할 수 있습니다.

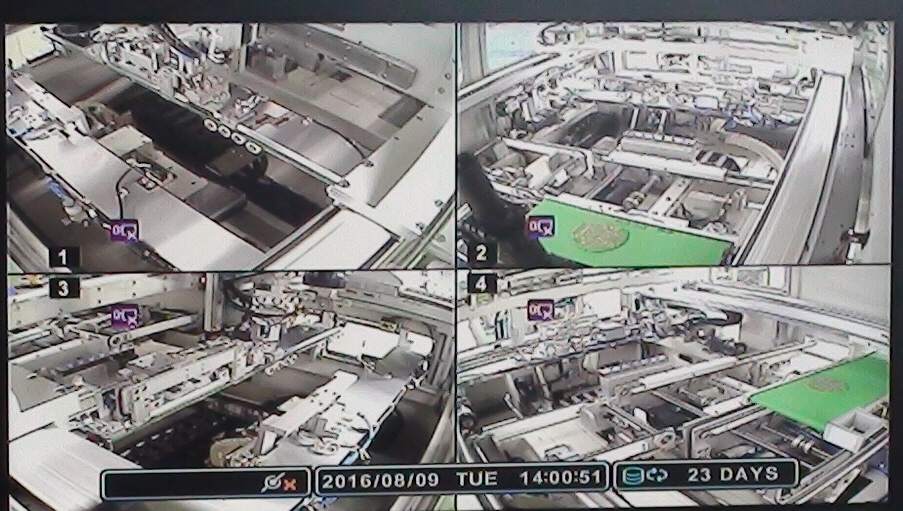

  • Visual Data Log System
    자동동작중 장비내부를 촬영 및 저장하여 문제 발생시 현상 및 원인을 확인할 수 있습니다.

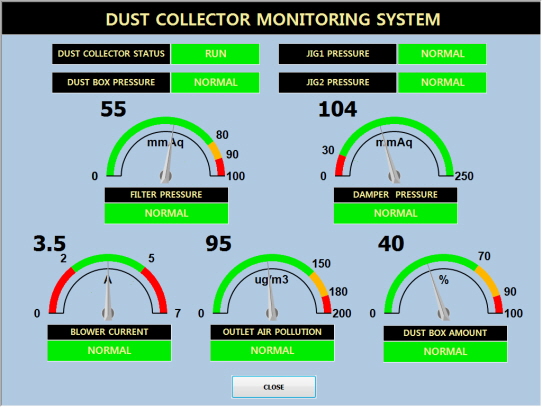

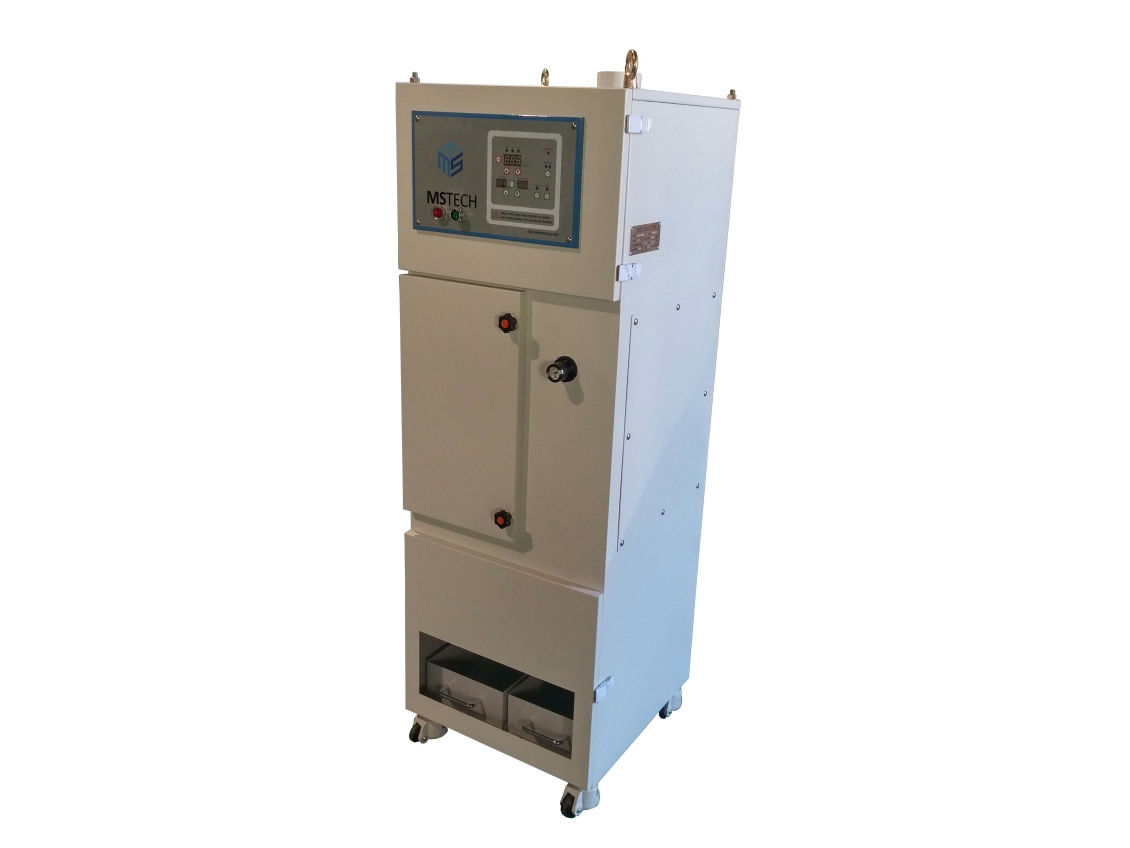

  • 실시간 자가진단 집진기
    집진기의 내부 및 계통에 압력, 오염도, 손상 등을 자가진단 및 라우터에서 알람을 발생합니다.
    (특허출원중)

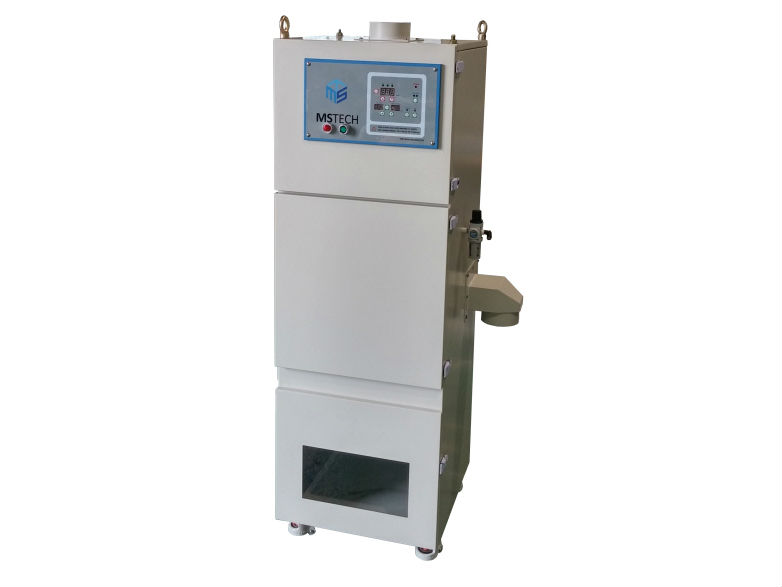

  • Filter+Cyclone 복합 집진기
    Cyclone을 내장하여 Filter를 반영구적으로 사용할 수 있습니다.
    비닐백을 장착할 수 있습니다.
  • Easy Handling 집진기
    비닐백을 장착할 수 있어 쉽고 깨끗하게 분진을 처리할 수 있습니다.

제원(Standard)

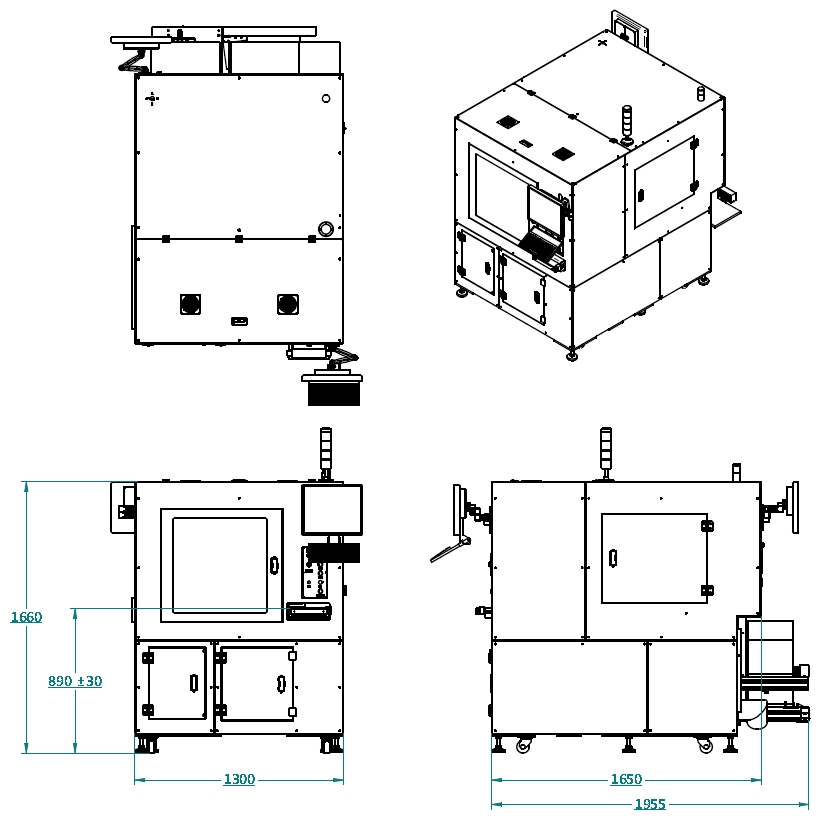

Layout
