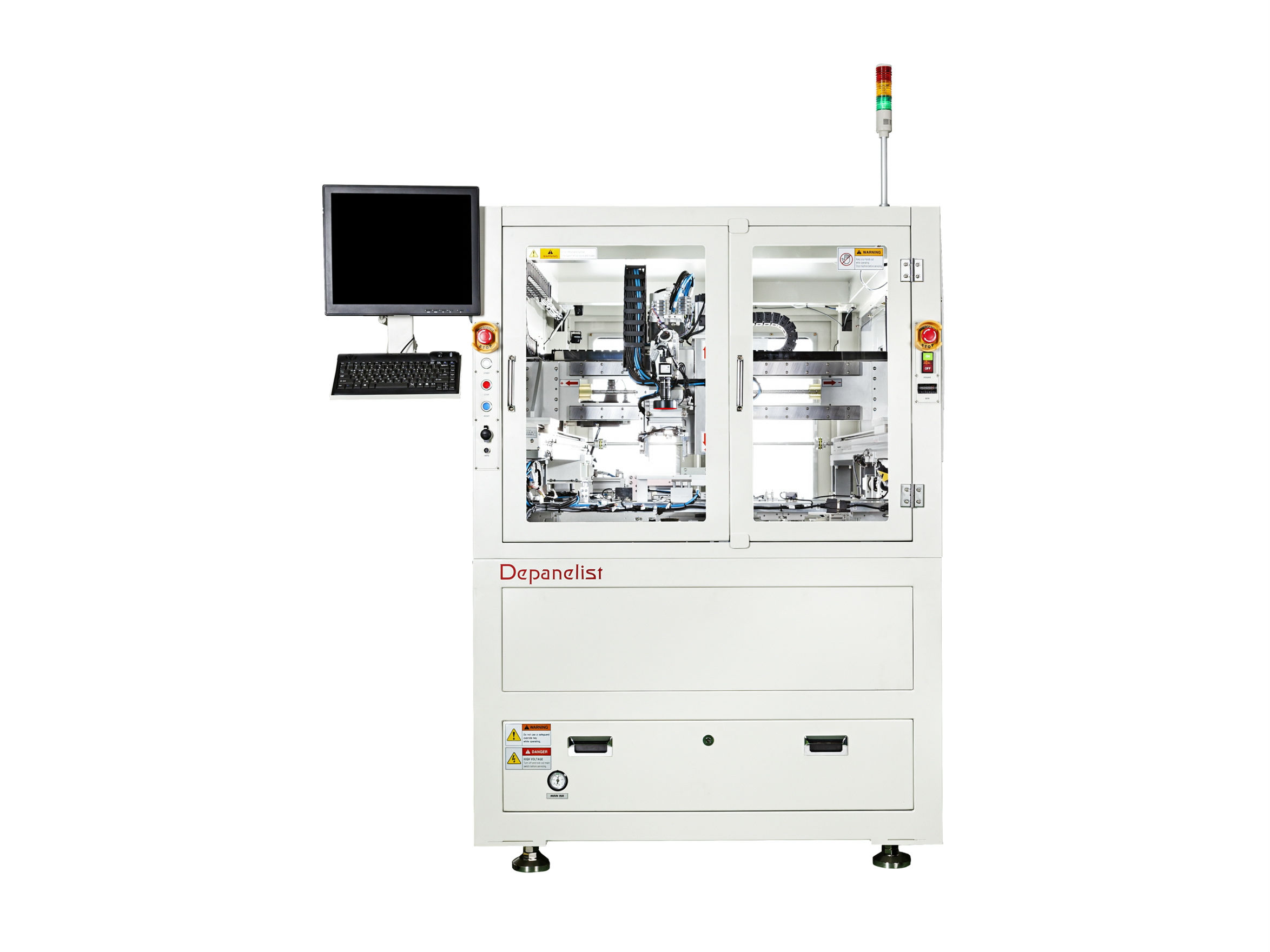

iDPL-U (Undercut) Undercut In-Line Router

특장점

  • 언더컷 (Bottom Cutting) 라우터
  • 지그가 필요없는 Gripper 타입
  • 잔류분진 제로화를 위한 고효율 분진제거 시스템
  • 풀그래픽 인터페이스 및 손쉬운 프로그래밍
  • 간편한 터치스크린 조작
  • Compact 디자인

옵션

  • 바코드 인터락 & MES Interface
  • Pallet 이송 시스템
  • OK/NG PCB 분리
  • 지문인식기능

특장점

  • Jig-Less

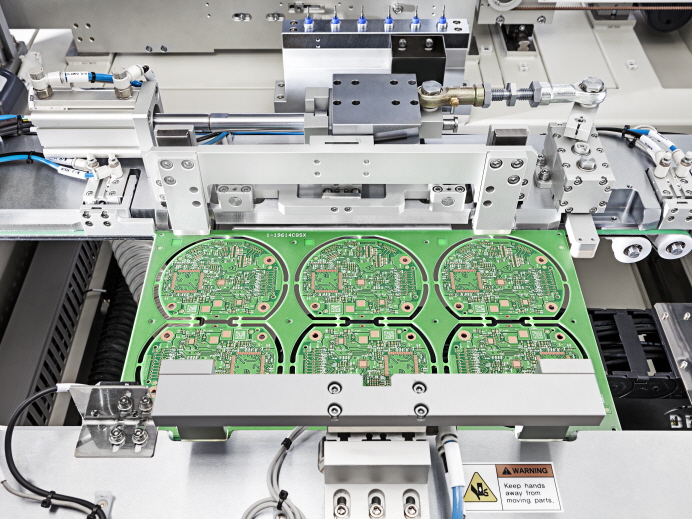

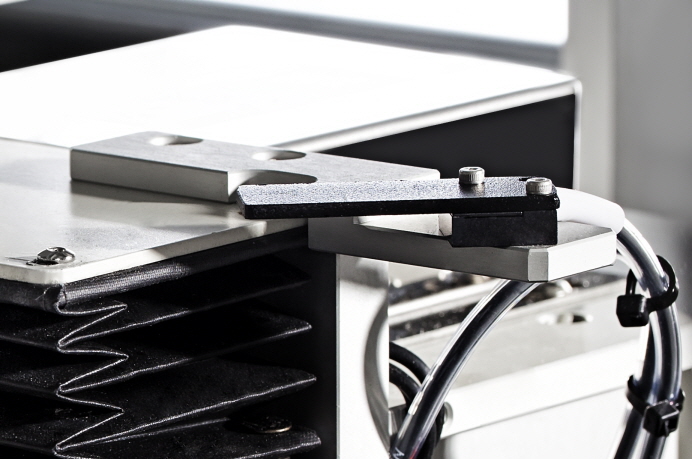

    Gripper를 이용한 PCB Grip으로 모델별 지그제작이 필요 없습니다.

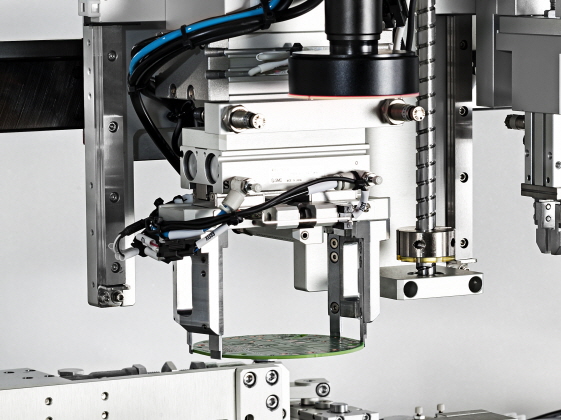

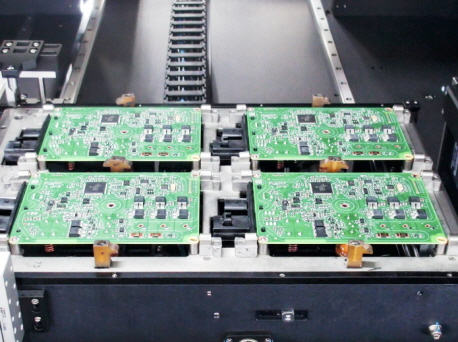

    3~4개의 Grip Finger가 PCB를 안정적으로 잡고 Conveyor 상에서 컷팅 합니다.
  • 언더컷 라우터
    상부에서 PCB를 Grip하고 하부에서 PCB를 컷팅하므로 PCB 상부의 부품높이에서 자유롭습니다.

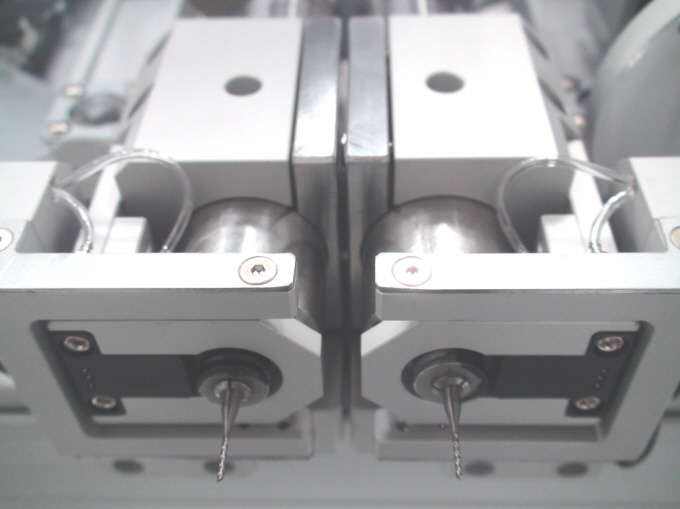

  • 고출력 500W 스핀들
    독일산 500W 스핀들모터를 적용하여 강력한 힘으로 안정적으로 컷팅합니다.
  • 비젼시스템

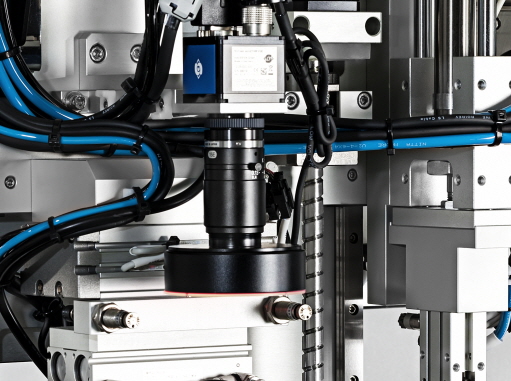

    비젼시스템 기본 장착으로 카메라티칭 및 Fiducial 인식 후 데이터 보정이 가능합니다.
  • 자동 컨베이어 폭조정

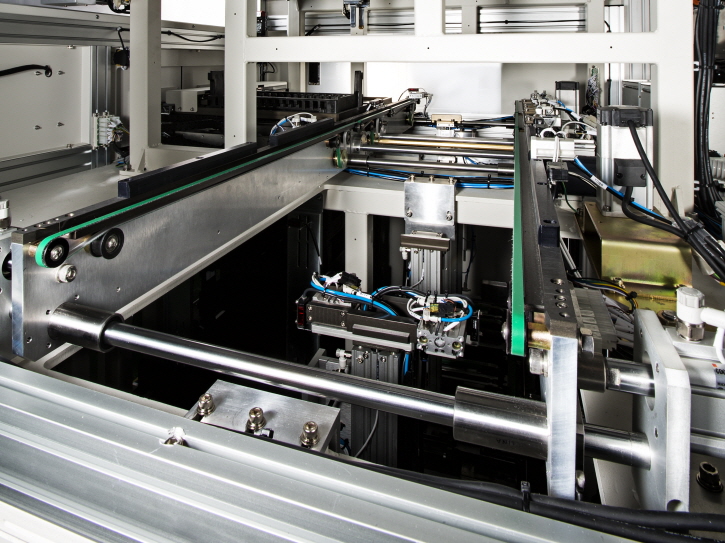

    모터를 이용, 폭값을 저장하여 모델 체인지 시간을 단축시킵니다
  • Compact 디자인
    가장 Compact한 디자인으로 고객의 Space를 절약할 수 있습니다.
  • 비트감지센서
    비트감지센서 기본 장착으로 비트 파손시 알람을 발생시킵니다.
  • 비트 다단사용 및 수명관리
    비트를 2~3단으로 재사용하여 고객의 소모품 비용을 줄이며, 각 단의 수명을 관리하여 수명 도달시 알람을 발생시킵니다.
  • Ionizer
    이오나이저 기본 장착으로 효율적 분진제거 및 PCB를 보호합니다.
    (Area Ionizing 타입)
  • Gripper 회전
    Gripper가 90도 (또는 180도) 회전 가능하여 모델별로 PCB 안착 및 배출 형태에 따라 언로딩을 회전할 수 있습니다.
  • 쉽고 간편한 소프트웨어

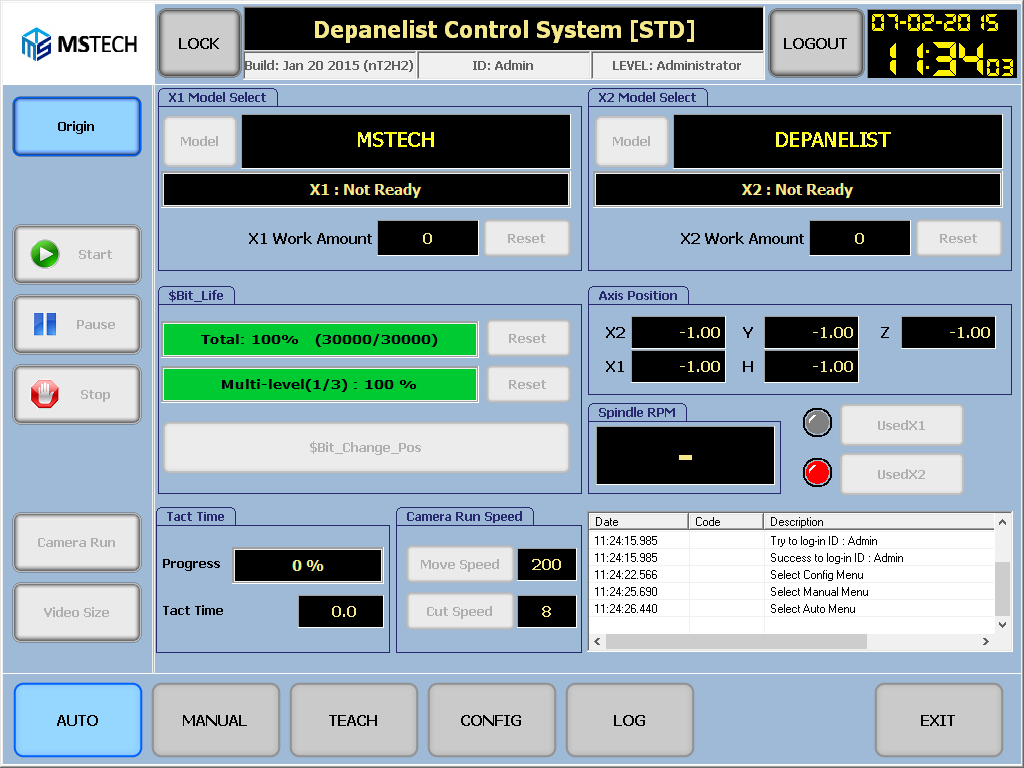

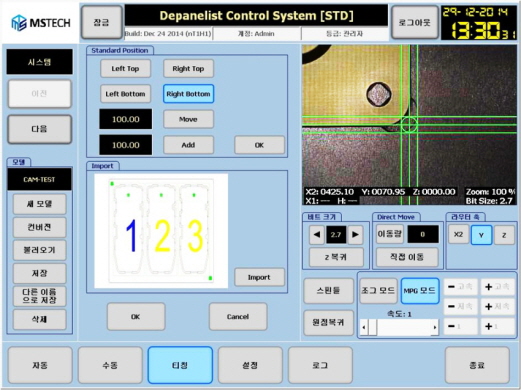

    풀 그래픽 User Interface 적용으로 시인성이 높고 손쉽게 프로그램 작성 및 운영이 가능합니다.

옵션

  • 바코드인터락 및 MES
    비젼시스템 또는 스캐너를 이용하여 1D/2D 바코드를 인식하여 고객의 Network와 MES 기능을 수행합니다..
  • Pass/Fail PCB 분리
    전공정에서 불량PCB에 대한 데이터를 MES를 통해서 받은 후 Fail PCB를 NG 컨베이어에 분리 배출시킵니다.

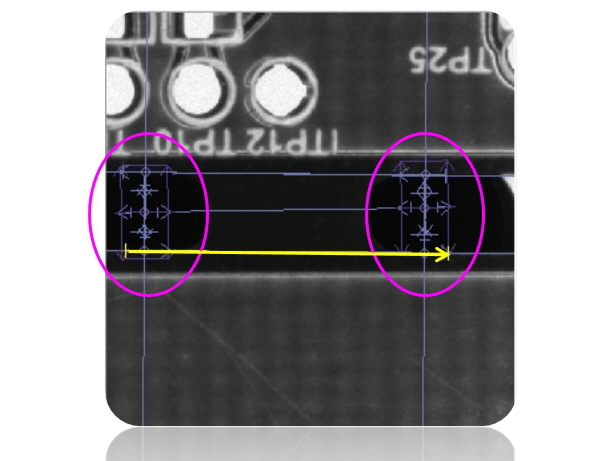

  • Edge Detection 기능

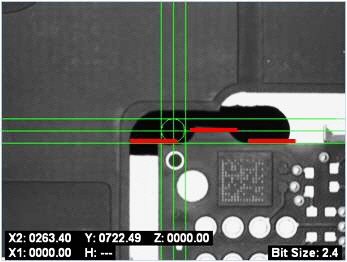

    Fiducial 인식보다 강화된 Vision 기술로서, 컷팅 브릿지의 양쪽 PCB Edge를 검출하여 다양한 PCB 공차에 대응하여 항상 완벽한 “0” 컷팅정도를 구현합니다.

  • 지문인식 ID 검증

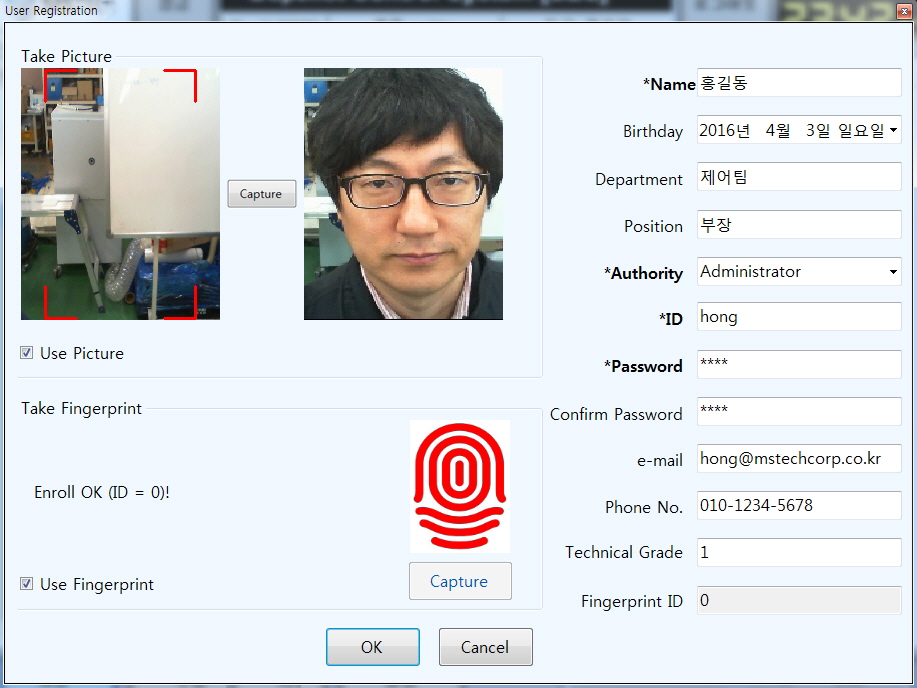

    사용자의 지문을 등록 및 인식하여 간편한 로그인 및 높은 보안성의 사용자관리가 가능합니다.
  • 컷팅정도 검사 기능
    컷팅 후 컷팅치수 및 Burr 발생에 대한 검사를 수행합니다.
    추가 컷팅을 수행할 수 있습니다.
  • CAD/CAM 데이터 변환
    CAD/CAM 데이터를 라우터 컷팅 데이터로 변환하여 오프라인 프로그래밍을 할 수 있습니다.
  • 실시간 스핀들 RPM 감지
    실시간으로 스핀들 RPM을 감지하여 RPM 속도 저하시 알람을 발생시켜 PCB를 보호합니다.
  • 자동 Tray 적재 시스템

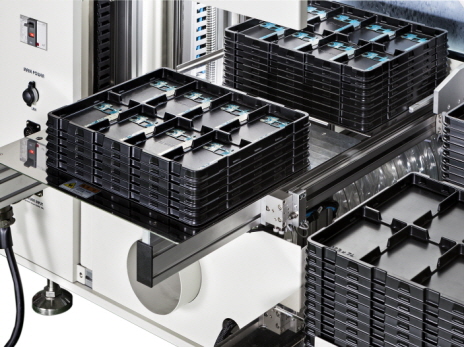

    컷팅 후 PCB를 Tray 또는 Slot Box에 자동으로 적재합니다.
    또한 PCB가 모두 차는 경우, Tray 또는 Slot Box를 자동 체인지 및 Stacking 합니다.
  • Pallet 이송 시스템
    컷팅 후 PCB를 고객의 Pallet에 안착시켜 배출시킵니다.

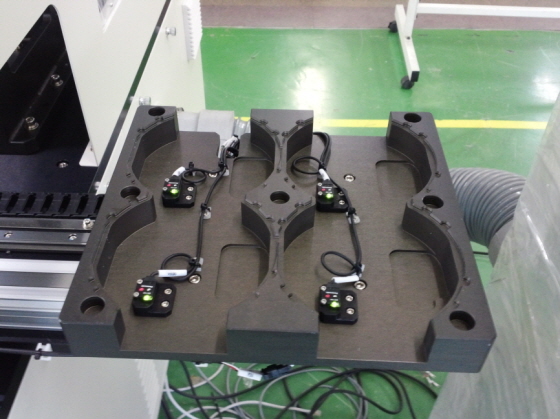

  • 셔틀 지그 Outlet
    후단 설비의 자동화를 위하여 PCB를 Conveyor대신 셔틀지그에 안착시켜 배출시킵니다.
  • 자동 비트교체 시스템 (ATC)
    비트 수명 도달시 또는 비트 파손시 자동으로 비트를 교체합니다.
    (4033 스핀들 및 4041 스핀들에서 가능)

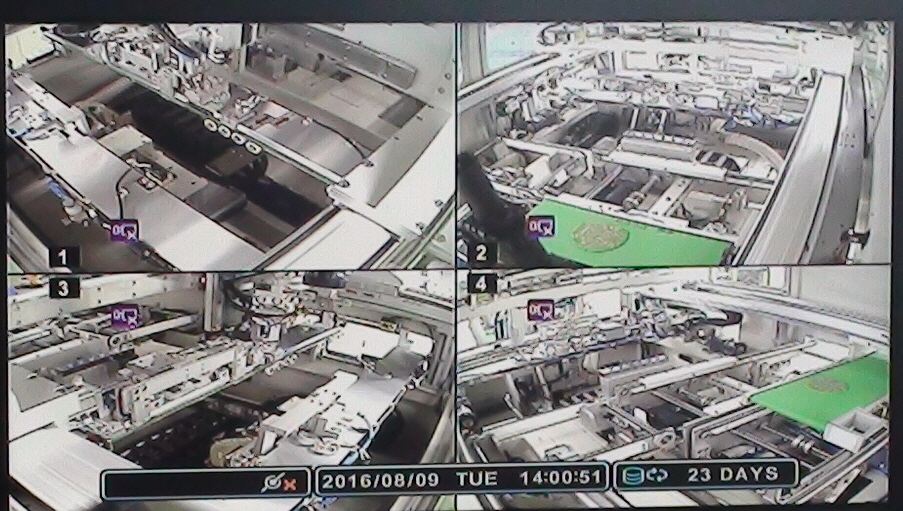

  • Visual Data Log System (블랙박스)
    자동동작중 장비내부를 촬영 및 저장하여 문제 발생시 현상 및 원인을 확인할 수 있습니다.

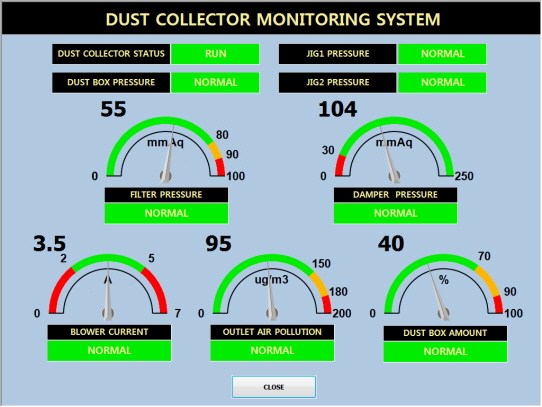

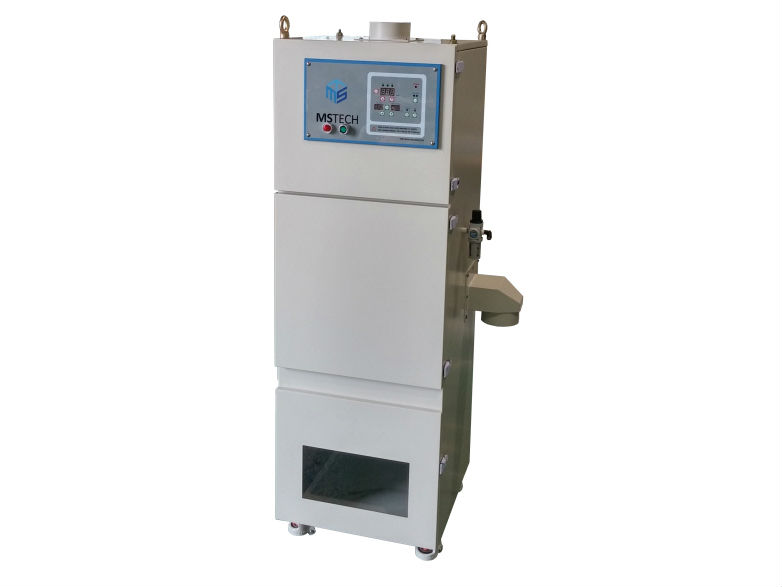

  • 실시간 자가진단 집진기
    집진기의 내부 및 계통에 압력, 오염도, 손상 등을 자가진단 및 라우터에서 알람을 발생합니다.
    (특허출원중)

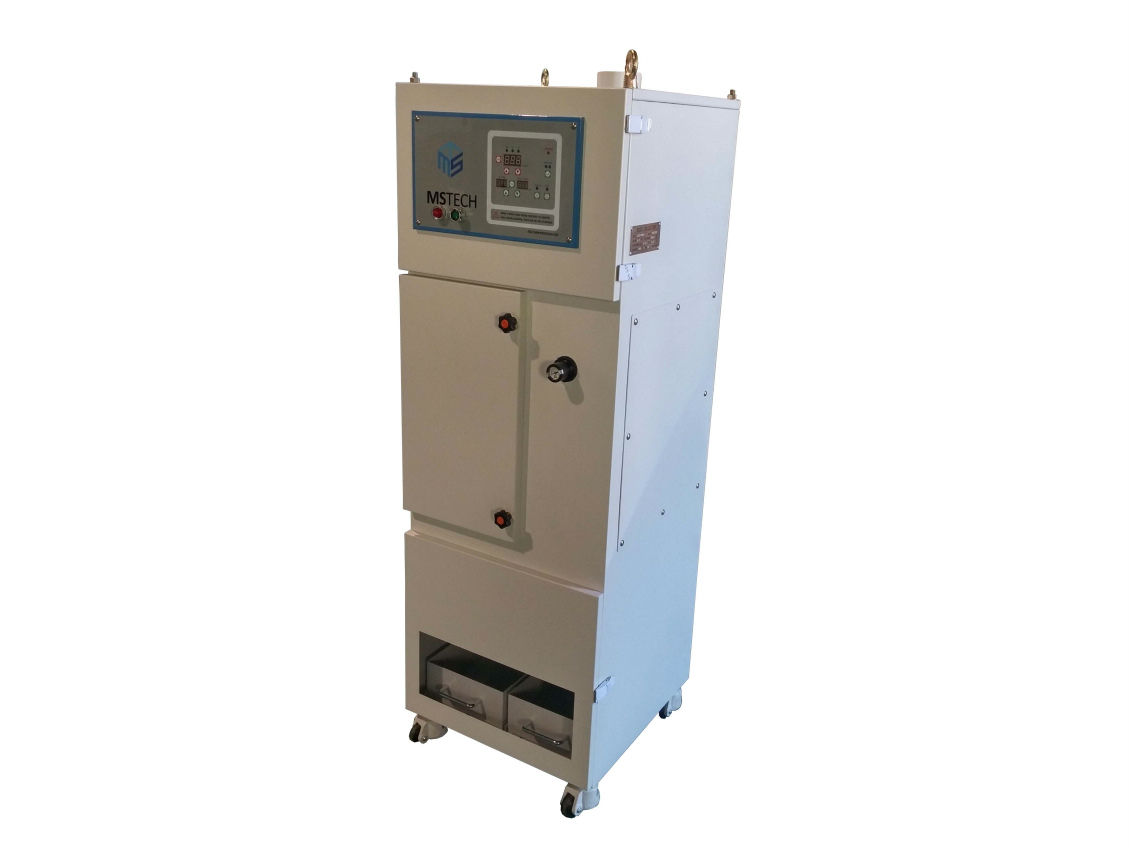

  • Filter+Cyclone 복합 집진기
    Cyclone을 내장하여 Filter를 반영구적으로 사용할 수 있습니다.
    비닐백을 장착할 수 있습니다.
  • Easy Handling 집진기
    비닐백을 장착할 수 있어 쉽고 깨끗하게 분진을 처리할 수 있습니다.

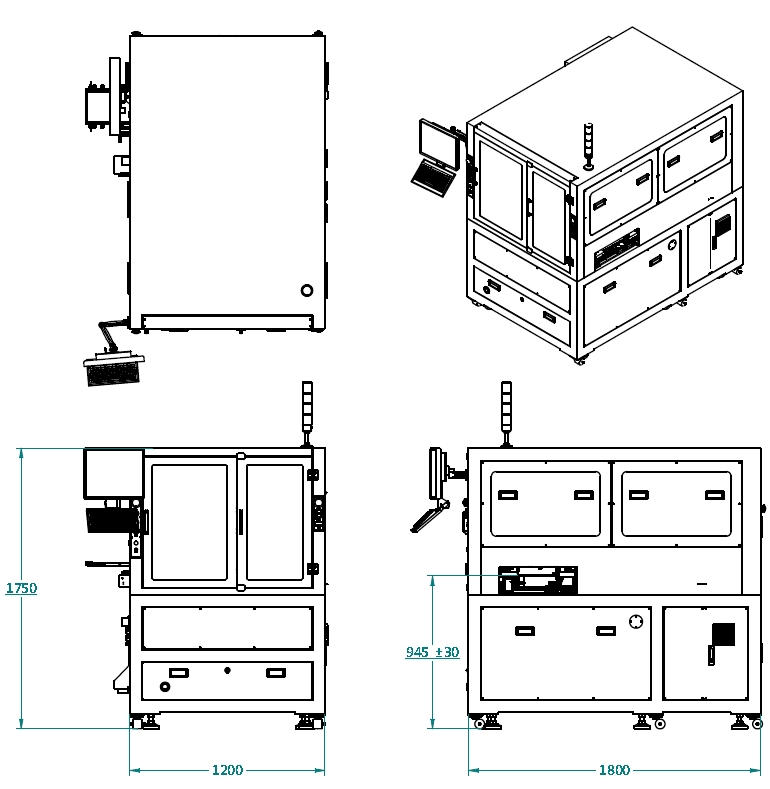

제원(Standard)
