신제품

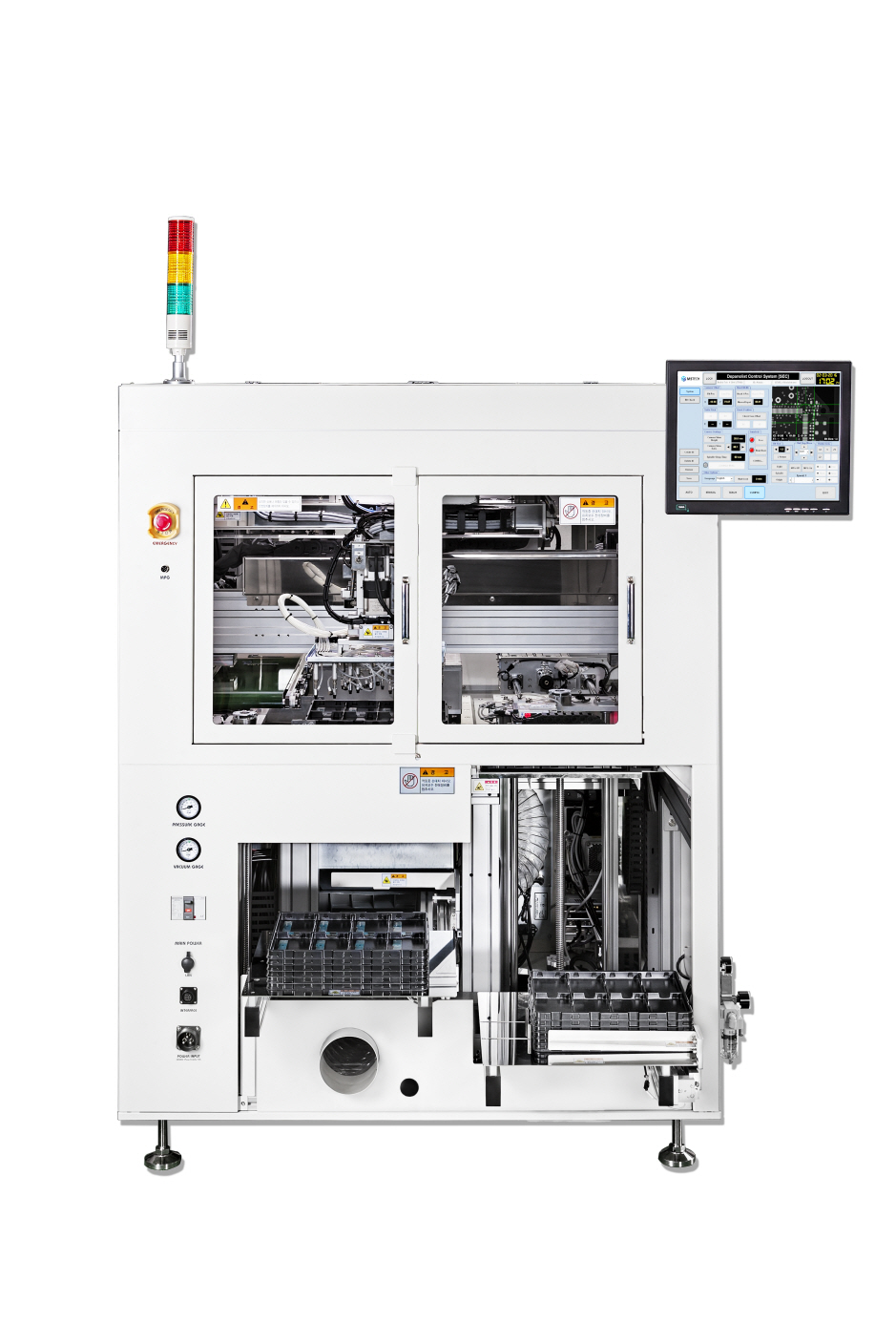

iDPL-ST 자동적재 혼합형 초고속 인라인 라우터

Z축 강성 및 속도를 획기적으로 개선하여 설비의 전제적인 운영속도를 크게 향상 시켰습니다.

그리고 Tray 자동적재시스템을 적용, 컷팅 후 직접 Tray에 언로딩하여 부가적인 인원 및 비용을 절감할 수 있습니다.

상세정보

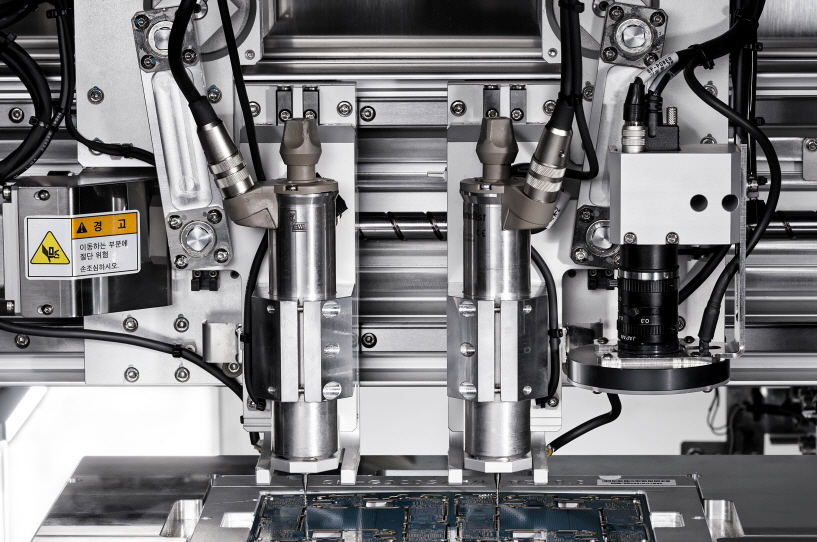

새로운 타입의 획기적 Z축

초고속 타입 Z축 헤드를 개발 및 적용하여, 컷팅 시 업다운 속도를
획기적으로 줄여 Cycle Time 및 작업능력을 크게 향상 시킵니다.

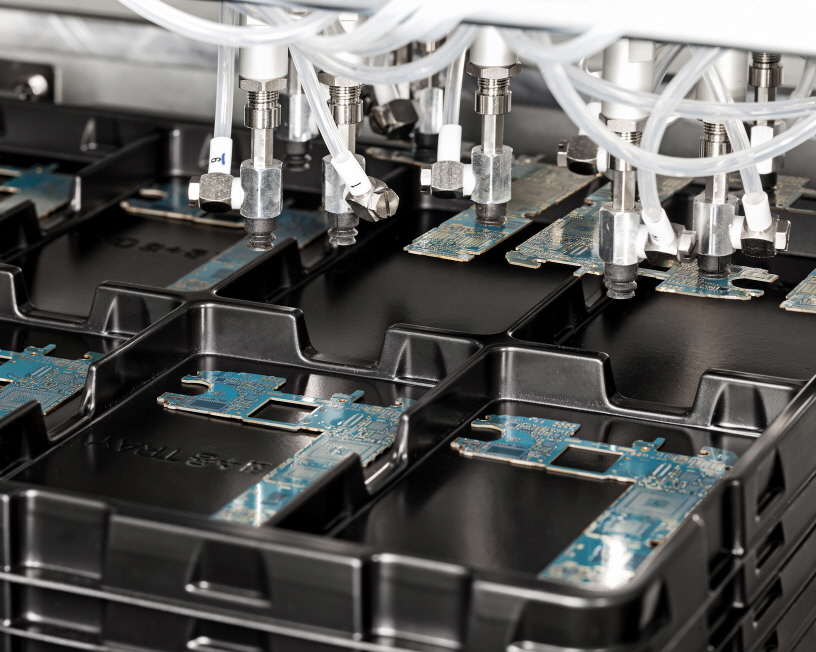

자동적재시스템 (Tray)

컷팅 후 PCB를 Outlet Conveyor나 Pallet를 거치지 않고 곧바로 Tray에 언로딩(적재) 합니다.
언로더의 회전을 이용하여 동일방향으로 PCB를 Tray에 언로딩(적재) 합니다.
Full Tray를 순차 적재(Stacking) 하여 배출합니다.

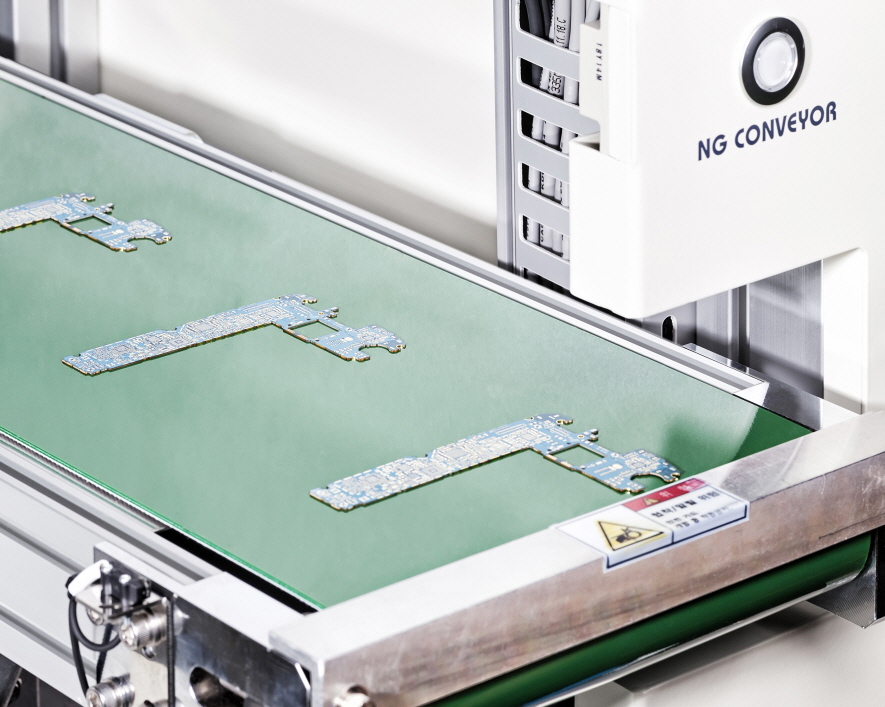

자동 Pass/Fail 분리 시스템

MES 또는 NG 마크인식을 통하여 전공정에서의 Pass/Fail PCB를 분리합니다.
Pass된 PCB는 Tray에 언로딩하며, Fail된 PCB는 NG 컨베이어로 언로딩 합니다.

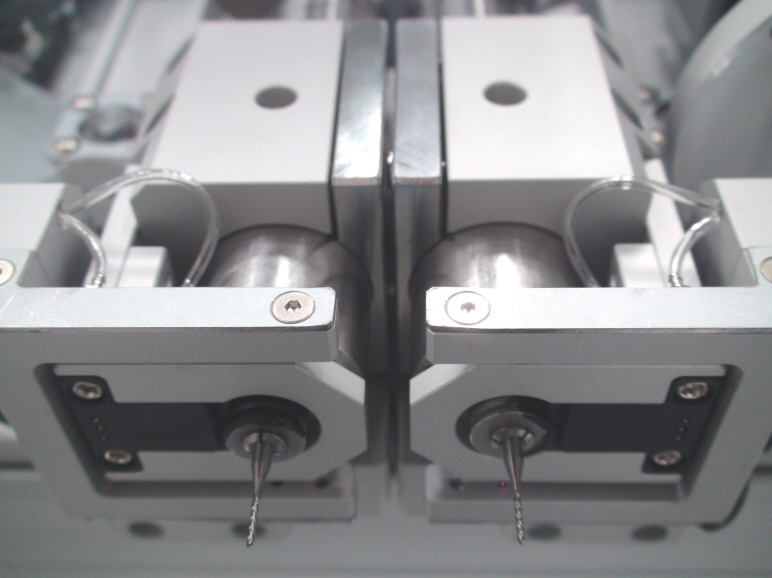

실시간 스핀들 RPM 감지

RPM 센서를 장착, 실시간으로 스핀들 RPM을 상시 모니터링하여, 만일의 스핀들계통 이상으로부터 PCB를 보호합니다.

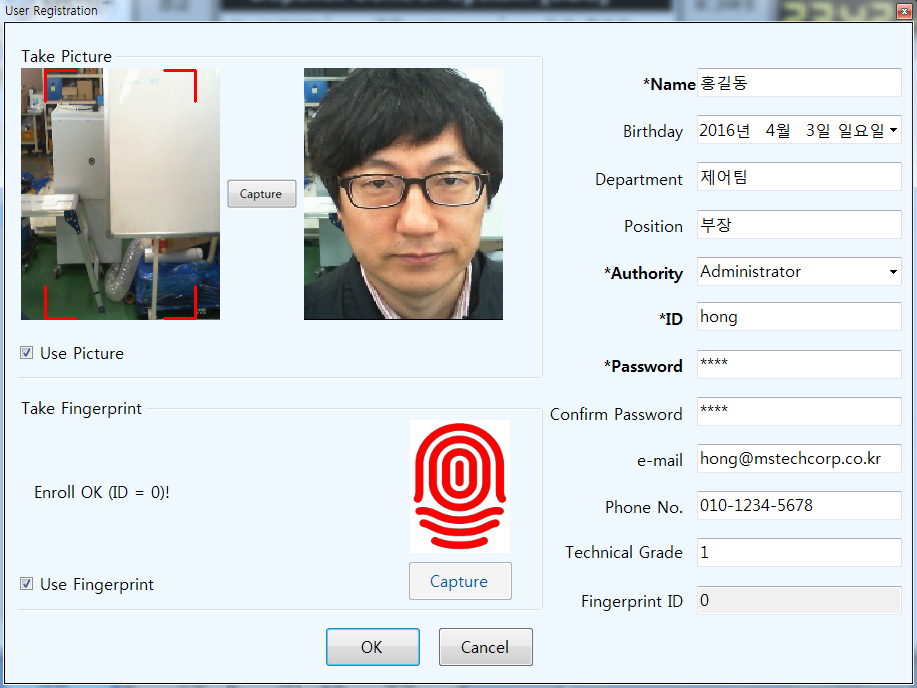

지문 인식 기능

보안강화를 위하여 지문인식기능을 탑재하였으며, 등록된 지문을 통하여 로그온 합니다. 로그온된 사용자는 데이터 로그에 저장됩니다.
